Механизмы настройки и шкалы.

В первых радиоприемниках положение ручки настройки , закрепленной на оси конденсатора переменной емкости, а иногда и вариометра, определялось с помощью делений, на нее нанесенных. С увеличением количества принимаемых станций появилась необходимость в специальной шкале с указанием частоты настройки приемника и местоположения станции. Для более плавной и точной настройки стали применять замедляющие механизмы - верньеры, а для указания точности настройки разработали индикаторы настройки. Вначале они были электронно-механические теневые на основе гальванометра, а затем появились электронно-лучевые на специальных индикаторных лампах.

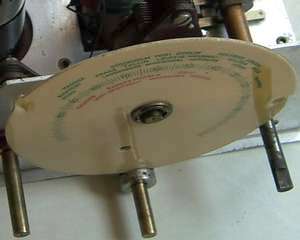

В простых радиоприемниках VEF шкала представляет собой целлулоидный диск с градуировкой и нанесенными названиями станций. Диск закреплен на оси конденсатора переменной емкости, через этот диск при помощи трения в муфте и передается вращение от ручки настройки. На фото шкала от Vefar 2BD/36, шкала сетевого Vefar 2MD/35 еще проще.





В многодиапазонных приемниках с высокой чувствительностью, рассчитанных на прием большого количества станций, необходима и большая шкала. В радиоприемнике фирмы Radiotechnika T4044 названия станций нанесены на стекле. Вращение от ручки настройки к КПЕ передается с помощью тонкого стального тросика, на котором закреплена большая стрелка - указатель настройки. Такие шкалы требуют освещения - для этого имеются отдельные лампочки накаливания.



Еще более насыщена шкала больших радиоприемников VEF. Стрелка у них движется в вертикальном направлении. На снимке шкала VEFLux M707 (VEFLux MD/40). Такая же шкала и у VEFLux M717, и у VEFLux M1307

Отдельно стоит упомянуть механизм настройки приемников "geographic", изготовленный по лицензии австрийской фирмы Ingelen, где в качестве шкалы служит карта Европы с отмеченными станциями. Такой механизм имеет, например, радиоприемник VEFSuper Lux MD/37.

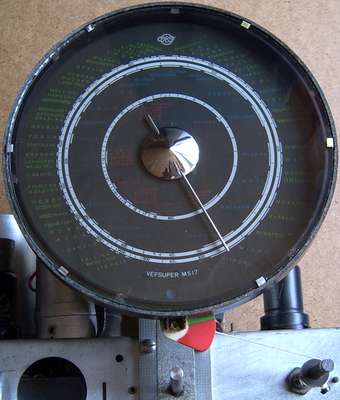

Особенно широко в приемниках VEF среднего класса применялась круглая шкала. Такая шкала установлена и в VEFSuper MD/39, и в послевоенном ВЭФСупер М557. Она монтировалась в металлической  или пластмассовой коробке, в отверстия сзади которой вставлялись лампочки подсветки. А стрелку такую красивую можно увидеть и в других приемниках, например VEFSuper B306.



Лампочки подсветки шкалы производства VEF.
Слева для батарейных приемников (2 V), справа - для сетевых (6.5 V/ 0.15 A).

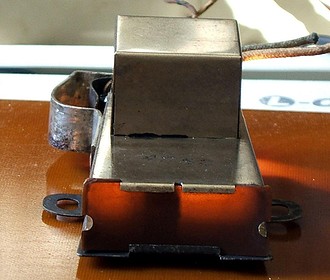

Теневой индикатор настройки радиоприемника VEFSuper 4MD/35. На пути луча от лампочки расположена пластинка, соединенная с рамкой гальванометра. При отклонении пластинки в любую сторону сектор тени на красном стекле спереди увеличивается.

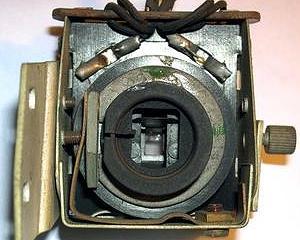

Теневой индикатор настройки радиоприемника Т665 фирмы А. Апситиса имеет другую конструкцию, но тоже работает по принципу гальванометра.



VEF uztvērēju apaļās skalas. Круглые шкалы радиоприемников VEF.

Шкала приемника Rīga-10

Сканы некоторых шкал
