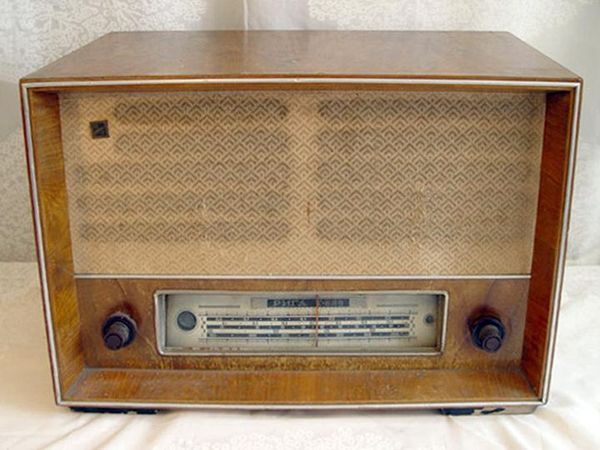

Rīga T 689
Радиоприемник 1 кл. (1945-1951 г.)

ДВ: 141.5...438 кГц (2120...685 м)
СВ: 510...1622 кГц (588...185 м)

КВ1: 12.27...3.96 МГц (24.4...75.7 м)
КВ2: 15.53...14.94 МГц (19.4...20.2 м)
КВ3: 18.10...17.38 МГц (16.5...17.2 м)

ПЧ - 468 кГц

T689

В радиоприемнике 9 ламп: 6А7(6Л7), 6С5С6К7- 2шт, 6Х6С, 6Ж7, 6П3С, 6Е5С, 5Ц4С.

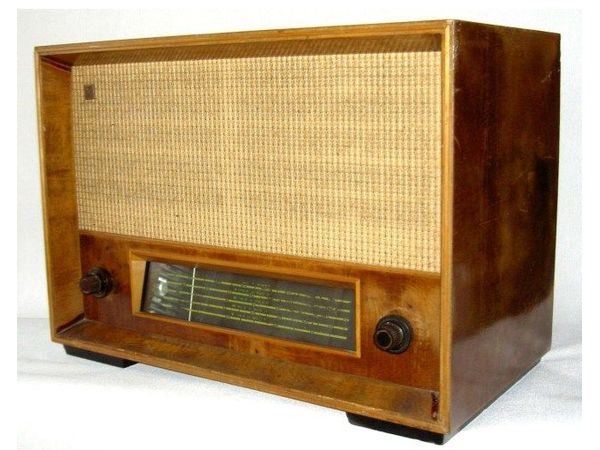

«Rīga T689» - один из лучших советских радиоприемников первых послевоенных лет. Примечательно наличие растянутых диапазонов 16 и 19 метров. В приемнике имеется оптический индикатор, большой громкоговоритель, 4 ступени регулировки тона, кроме ручной, есть и автоматическая регулировка громкости. Если не вставлен штепсель антенны, пружинный контакт соединяет антенный вход с сетью, подключая ее в качестве антенны. На передней панели расположены регулятор громкости с сетевым выключателем и ступенчатый регулятор тона слева, а также ручка настройки  и переключатель диапазонов справа.

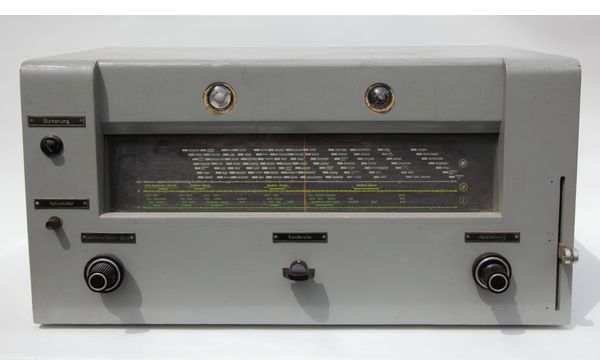

Дизайн первых послевоенных радиоприемников на заводе «Radiotechnika» разработал Ansis Kundziņš. (Можно заметить еще влияние Telefunken, присущее довоенной фирме A.Apsītis un F.Žukovskis).

Технические характеристики:
Чувствительность: ДВ - 120 мкВ, СВ - 90 мкВ, КВ - 90 мкВ, с гнезд звукоснимателя 600 мВ.
Выходная мощность - 5 Вт, потребляемая мощность - 105 Вт.

Габариты:  585 - 415 - 315 мм, масса - 25 кг.

от Атиса Брикманиса



Шильдик моего приемника

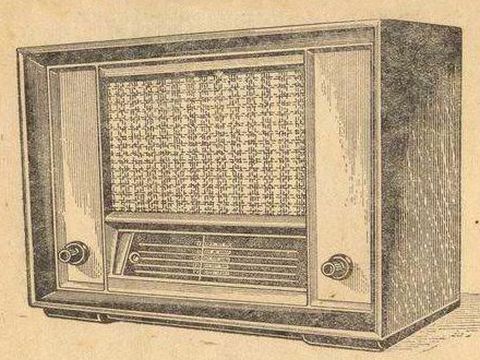

68K          Радио №3-1946 г.

Радио №8-1947г (299K)Статья в Радио №8 за 1947 г.

Из коллекции Сергея Давидчика

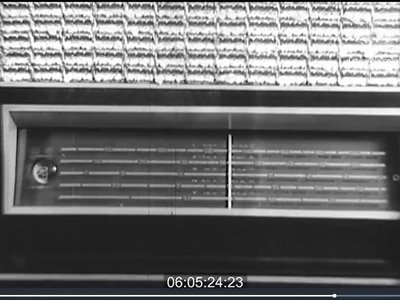

Шкала то поздняя, "без городов"!

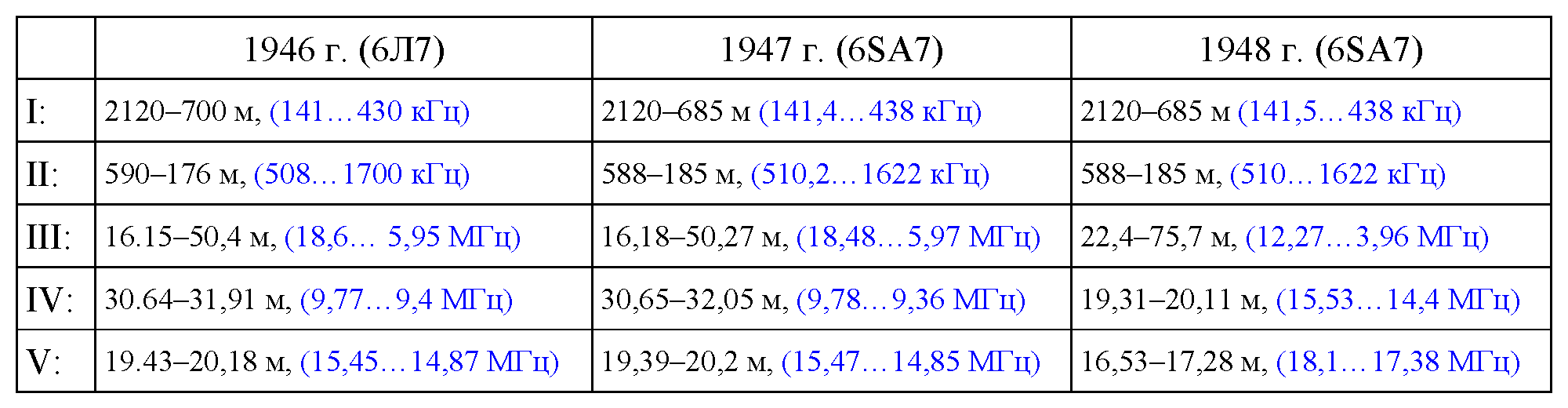

В нелегкие послевоенные годы выпущено едва ли больше 30 тысяч этих радиоприемников, правда поначалу замахивались на 20 тысяч уже в 1946 году. Заводской коллектив в процессе производства совершенствовал конструкцию, иногда приходилось применять упрощенные решения (например, корпус без декоративных металлических деталей). Изменялись диапазоны: вначале незначительно, при замене лампы 6Л6, позднее существенно, руководствуясь общегосударственными требованиями. Известно четыре варианта шкалы радиоприемника. Цена после реформы 1948 г. составляла 1600 рублей (для сравнения у ВЭФ Супер М557 - 1000 руб). На заводе на базе радиоприемника была изготовлена консольная радиола любительских конструкций радиол известно несколько).

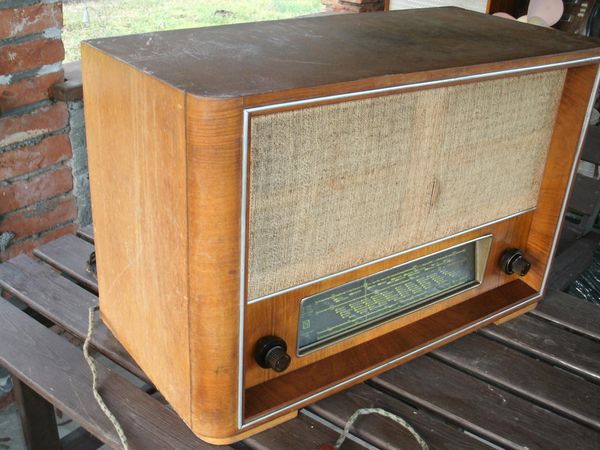

Приемник Сергея

первые - с синим диффузором

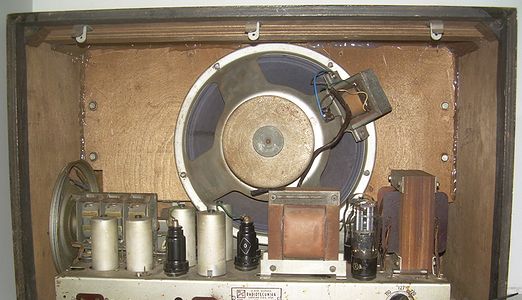

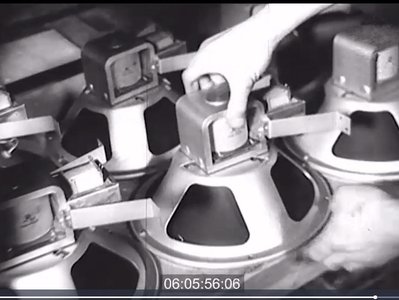

Сделали и радиоприемник с громкоговорителем без подмагничивания и большим дросселем в выпрямителе анодного напряжения. Громкоговорители для многих послевоенных радиоприемников на заводе «Radiotechnika» разработал Волдемар Муревский.

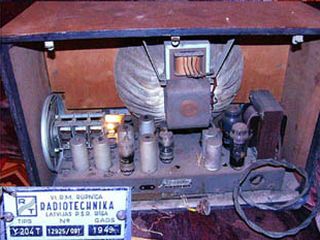

Y-204T - разыскивается

скопируйте - будет полный размер

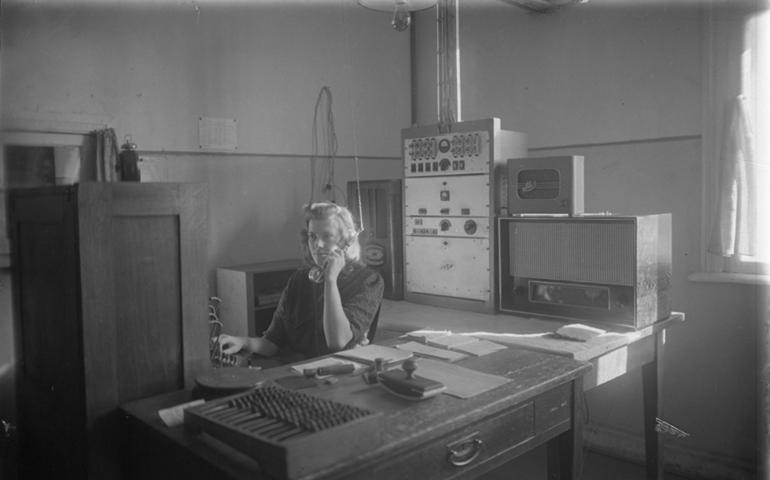

Разыскивается любая информация о приемнике Y-204T (У-204Т), который, предположительно, использовался в качестве трансляционного. Известно, что немного позднее на заводе Радиотехника был разработан более простой трансляционный приемник У-207 (Y-207). Заметим, в эти годы на заводе делали и трансляционные радиоузлы.
