Radiotehnika ML-6302, ML-6303, ML-6304

ДВ: 148 - 285 кГц (2027-1052 м)
СВ: 525 - 1607 кГц (571 - 187 м)
КВ: 9.5 - 12.1 МГц (25 - 31 м)

УКВ: 65.8 - 74.0 МГц.
FM: 87.5 - 108 MHz (ML-6304)

ПЧ АМ - 465 кГц.
ПЧ ЧМ - 10.7 МГц.

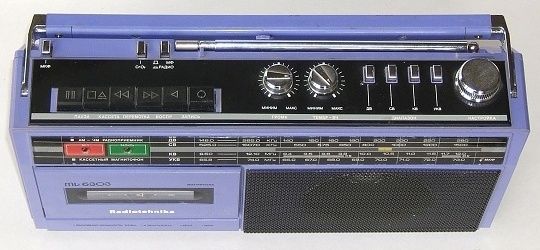

Переносные кассетные магнитолы Radiotehnika ML-6302 (Рига 311), ML-6303 и ML-6304  Сг2.003.026ТУ-88 состоят из всеволнового радиоприёмника и кассетного магнитофона. Магнитолы предназначена для радиоприема в диапазонах ДВ, СВ, КВ и УКВ (FM для ML-6304), а также для записи и воспроизведения фонограмм с применением кассет. В радиоприемнике имеется встроенная магнитная и телескопическая антенны, гнездо для подключения внешней антенны. Магнитофон имеет АРУЗ, автостоп по окончании ленты. Питание магнитолы универсальное - от сети через внешний блок БП10-12, от 6 элементов 343, от внешнего источника постоянного тока напряжением 7.5...14 В. УНЧ выполнен на К174УН7, громкоговоритель 4ГДШ-5-4.

У магнитол различаются примененные ЛПМ, платы магнитофонной части. Кроме того радиоприемник ML-6304 имеет европейский диапазон FM - 87.5 - 108 МГц.

Технические данные:
  • Скорость ленты - 4.76 см/с

  • Коэффициент детонации ±0.35%.

  • Отношение сигнал/шум - 48 дБ.

  • Диапазон звуковых частот:

  •    тракта АМ - 200...3550 Гц

  •    тракта ЧМ - 200...10000 Гц

  •    тракта магнитной записи - 63...10000 Гц

  • Номинальная выходная мощность 1 Вт.

  • Габариты: 340 - 166 - 102 мм, масса без батарей - 2.4 кг.

инструкция ML-6302        ML-6303

158 кБ       59 кБ (платы)

4ГДШ-5-4

радиоприемник

магнитофон


шильдики сзади (скопировать для увеличения)

FM в ML-6304

ML-6304_FM

ML-6304
Дополнительно в книге Белов И.Ф. Справочник по переносным и автомобильным радиоприемникам и магнитолам. МРБ1183. М., Радио и связь, 1992.
