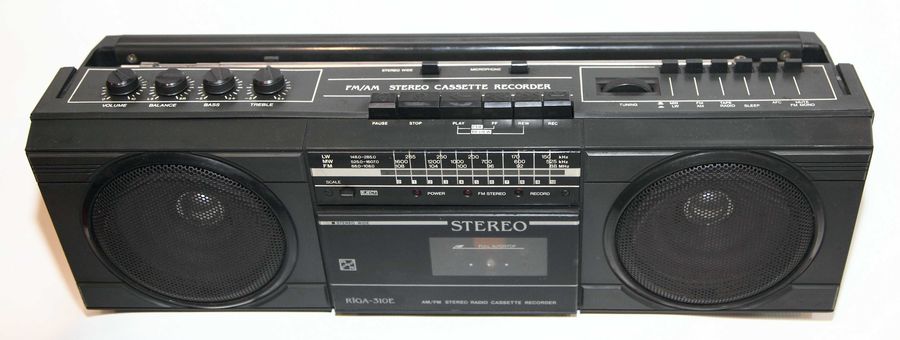

Rīga 310-stereo (1984 г.)

Диапазоны приемника:

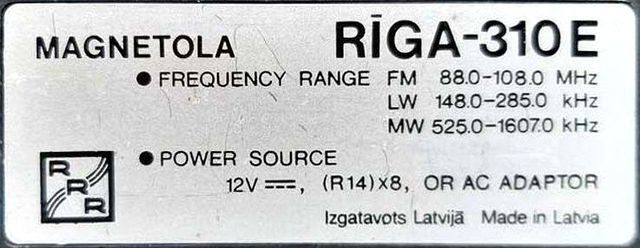

ДВ: 148...285 кГц, СВ: 525...1607 кГц, УКВ: 65.8...74 МГц (Rīga 310E - FM: 88...108 MHz)

ПЧ АМ - 465 кГц, ПЧ ЧМ - 10.7 МГц

Магнитола Rīga 310-стерео Сг2.003.020ТУ объединяет трехдиапазонный (ДВ, СВ и УКВ) приемник и кассетный магнитофон на базе ЛПМ КМ-III-C2-2 (производства Венгрии).

Магнитола состоит из 3 узлов: переднего корпуса, на котором смонтированы 2 громкоговорителя 3ГДШ-5 и кассетоприемник с демпфирующим устройством; среднего корпуса с установленной платой УЗЧ-1-4, радиопанелью, устройством записи-воспроизведения, механизмом настройки и ручкой для переноски; задней крышки с телескопической антенной и батарейным отсеком. Оригинальный внешний вид магнитолы защищен свидетельством №19010.

Это первая в стране модель 3 гр. сложности, где применены АРУЗ,  расширение стереобазы, полный автостоп с отключением от сети, режим ускоренного поиска фонограмм при воспроизведении. В магнитоле имеется таймер, выключающий аппарат через заданное время.

Технические характеристики:

Чувствительность, ограниченная шумами, со входа внешней антенны: на ДВ - 600 мкВ, СВ - 400 мкВ, УКВ - 25 мкВ.
Действие АРУ на СВ и ДВ: сигнал на выходе изменяется на 10 дБ при изменении уровня сигнала на входе на 30 дБ.
Разделение стереоканалов на УКВ при частоте 1000 Гц - 20 дБ.

Коэффициент детонации ЛПМ ±0.28%.


Диапазон воспроизводимых частот тракта АМ - 200...3550 Гц, тракта ЧМ - 160...12500 Гц, тракта магнитной записи-воспроизведения - 63...10000 Гц. Диапазон регулировки громкости - 50 дБ, стереобаланса - 20 дБ.
Музыкальная пиковая мощность усилителя ЗЧ - 5 Вт в каждом канале.

Питание магнитолы универсальное: от сети через блок питания БП10-12, от 8 элементов А343, от внешнего источника постоянного тока напряжением 12 В.

Габариты магнитолы: 501 - 165 - 125 мм, масса без батарей - 3.6 кг.
