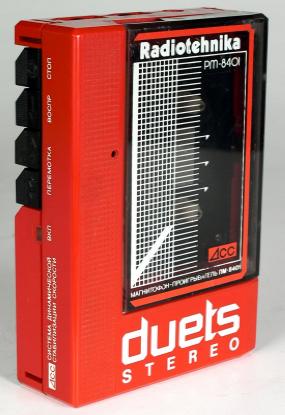

Дуэт ПМ-8101 (ПМ-8401) 1987 г. Сг3.832.015 ТУ-87

В комплект входит кассетный проигрыватель и стереотелефоны (ТДС-13).

Особенностью проигрывателя является наличие двух гнезд для стереотелефонов, поэтому слушать его можно вдвоем. Проигрыватель автоматически отключает питание при окончании или обрыве ленты. В нем имеется переключатель типа ленты, клавиши перемотки ленты в обе стороны, воспоизведения и останова (выброса кассеты)

Рабочий диапазон частот 40...14000 Гц (для ленты Fe2O3), КНИ не более 1%, коэффициент детонации  ±0.4%. Выходная мощность 2 х 20 мВт.

Питание проигрывателя производится от 4 батарей А316 (6 В). Возможно подключение внешнего источника питания, для этого имеется стандартное гнездо, а в комплект входит контейнер для 4 элементов А373.

Габариты: 140 - 95 - 35 мм, масса - 0.4 кг.

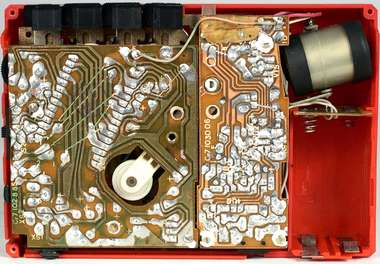

Вначале тракт воспроизведения был выполнен на специализированной большой гибридной микросхеме (слева), позднее стали использовать К157УД2 (фото справа).

Вместо микросборки УЛ-ПМ серийные К157

из каталога

Проспект ML8101



 кБ

Вначале упаковывали так Так упакован Дуэт ПМ-8401 (без микросборки)
Был разработан и аппарат с возможностью записи - малогабаритный магнитофон. Его предполагалось использовать и в составе комплекса МЛ-8101 вместе с усилителем, радиоприемником и малогабаритными колонками.
