Venta (РТВ-61) - 1961 г.

 Venta - река в Латвии




        14K

Первая программа в сетях многопрограммного вещания (МПВ) передается по НЧ каналу, а вторая и третья программы — по ВЧ каналам с несущими частотами 78 и 120 кГц соответственно.

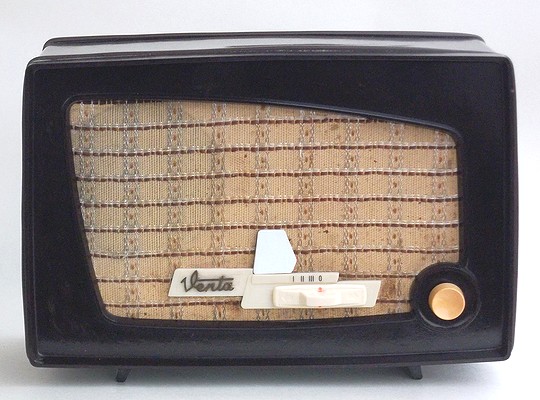

Первый в СССР репродуктор трехпрограммного вещания РТВ-61 «Venta» в красивом пластмассовом корпусе можно повесить на стену и поставить на стол. На его передней панели размещены движковый переключатель программ и регулятор громкости. В положении переключателя «I» первичная обмотка выходного трансформатора подключается непосредственно к трансляционной линии. В положениях «II» и «III» трансформатор подключается к усилителю с частотно-избирательной схемой. В положении «О» трансляционная линия и напряжение сети отключены от приемника. Регулировка уровня второй и третьей программ производится потенциометрами, доступ к которым возможен через закрытое декоративной накладкой отверстие на передней панели. Регулировка громкости производится сдвоенным переменным резистором оригинальной конструкции (проволочным и углеродистым). На задней крышке имеются гнёзда для подключения к другим устройствам (например, для записи на магнитофон).

Монтаж элементов, кроме крупногабаритных, выполнен на печатной плате. Элементы конструкции смонтированы на стальном шасси. Динамический громкоговоритель - 1ГД-6. Сетевой предохранитель находится в унифицированной сетевой колодке.

Одновременно с репродуктором РТВ-61 «Venta» была разработана приставка ПТВ-61, позволяющая принимать ВЧ каналы проводного трехпрограммного вещания и прослушивать их с помощью любого имеющегося абонентского громкоговорителя (радиоточки). Это было дешевле, чем приобретать новый трехпрограммный приемник (цена Венты была около 20 новых рублей). Питание приставки осуществляется от сети. Многие элементы конструкций приемника и приставки одинаковы (печатная плата с элементами, переключатель программ, сетевой трансформатор).

В таком же корпусе, как у «Venta» выпускали абонентский громкоговоритель II класса «Vilnis», похожим, но с передней панелью из светлой пластмассы, был громкоговоритель II класса «Kokle».

Габариты РТВ-61: 320 - 225 - 140 мм, масса - 3.4 кг

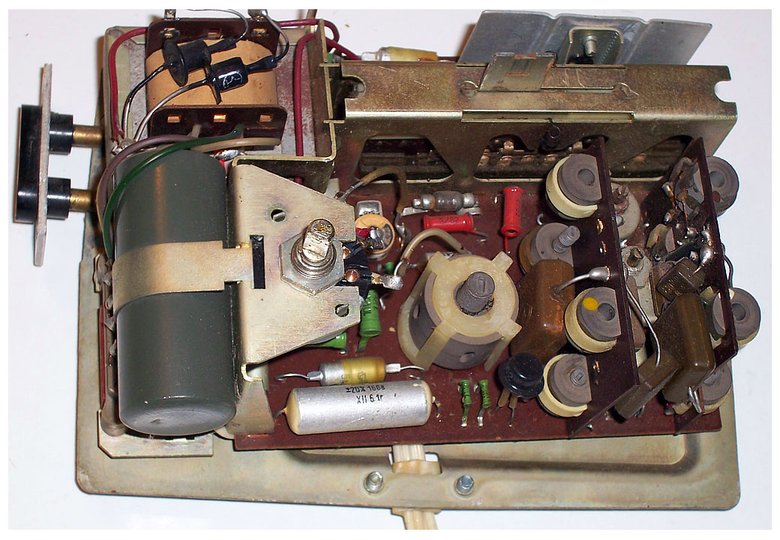

ПТВ-61 монтаж

ПТВ-61ПТВ-61 внутри


Вариант из альбома дизайнера Глазами художника

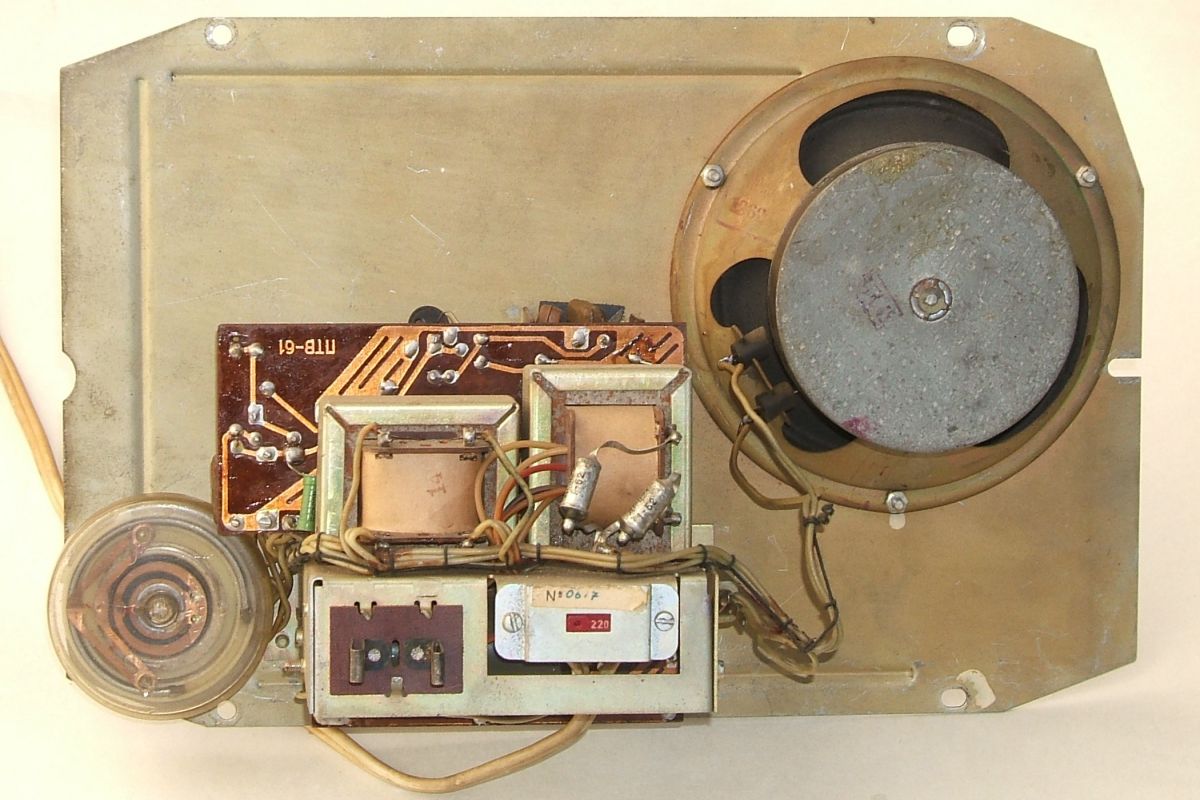

РТВ-61. Шасси в сборе.

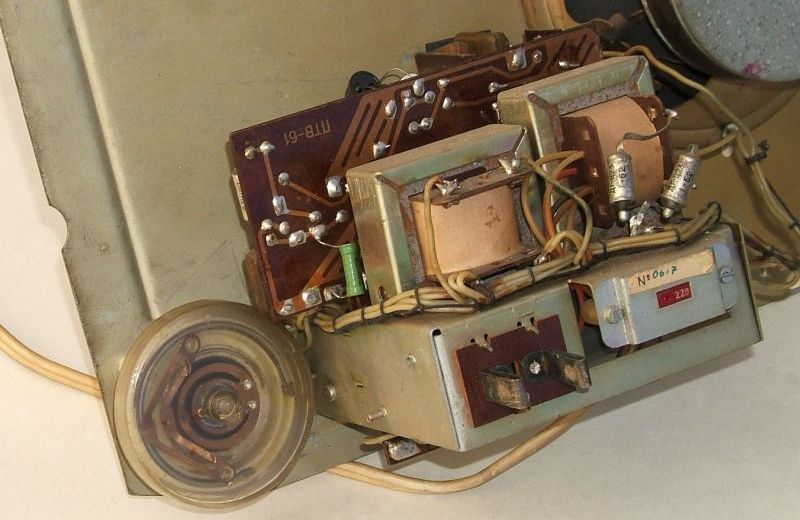

РТВ-61. В первой партии выпрямитель на ДГ-Ц23.

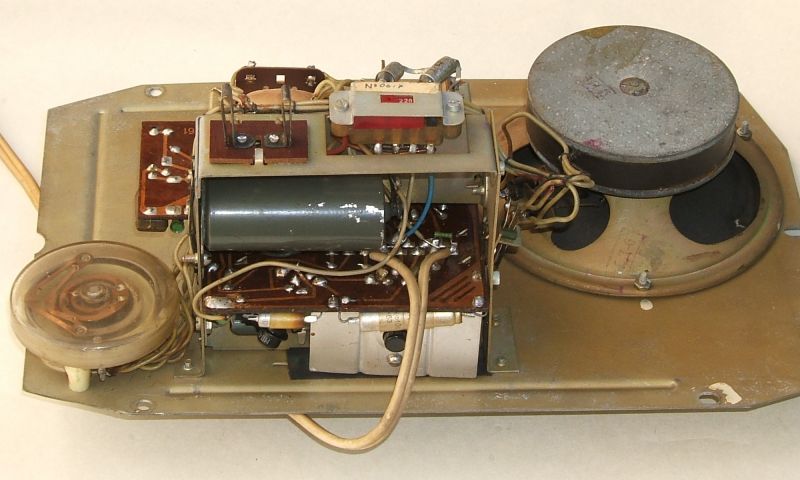

РТВ-61. Усилитель - МП26 на радиаторе.
