Rīga (РТВ-64)

Приемник трехпрограммного вещания

1964 год





14K

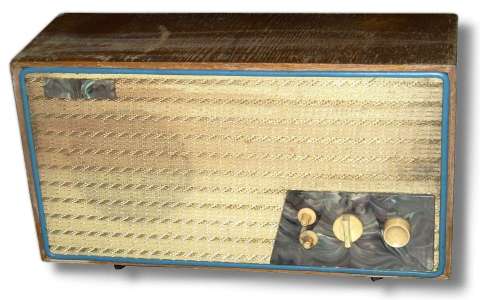

Репродуктор РТВ-64 "Рига", который заменил "Венту" (РТВ-61), имеет более современный внешний вид и более высокую надежность в эксплуатации. Удобнее переключение программ и установка уровней сигнала. Новые схемные и конструктивные решения позволили значительно снизить себестоимость репродуктора. Репродуктор имеет гнёзда подключения магнитофона, что позволяет производить записи программ. В репродукторе применен динамический громкоговоритель 1ГД-6 (1ГД-11 или 1ГД-31). Регуляторы уровня для удобства обслуживания вынесены на лицевую панель. Сетевые предохранители помещены внутри корпуса и недоступны абоненту.

Новый репродуктор имеет следующие показатели:

  • Номинальная выходная мощность ЗЧ составляет 150 мВт (такая же мощность подводится в среднем к звуковой катушке обычного трансляционного приёмника с учетом потерь энергии сигнала в трансформаторе и регуляторе громкости).

  • Чувствительность - 170 мВ при входном сопротивлении не менее 800 Ом для принимаемого канала и 5000 Ом для соседних каналов.

  • Полоса воспроизводимых ЗЧ  100...6000 Гц при неравномерности не более 6 дБ, с учетом коррекции АЧХ передатчиков.

  • Коэффициент нелинейных искажений не превышает 6% на частоте 100 Гц и 3% на частотах 200...4000 Гц.

  • Уровень фона не хуже 40 дБ. Мощность, потребляемая усилителем репродуктора от электросети около 4.2 Вт.

    Все качественные показатели сохраняются при повышении температуры окружающего воздуха до +40°С. Только выходная мощность может снизиться до 120-130 мВт.


    Габариты:  362 - 205 - 130 мм, масса - 3.4 кг.

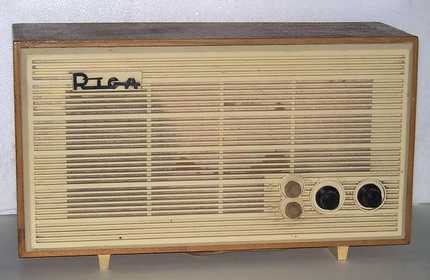

Позднее репродуктор был модернизирован и назван ГТВ-64 "Рига". Ткань на передней панели была заменена пластмассовой решеткой. Схема осталась прежней. Этот громкоговоритель, как и другие абонентские громкоговорители до этого, собирали в учреждении ОЦ 78/3 в г. Даугавпилсе.
