Электропроигрывающие устройства РЭМЗ.

III ЭПУ-10-3-127, III ЭПУ-20-3-127, II ЭПУ-12-4-127, II ЭПУ-22-4-127.

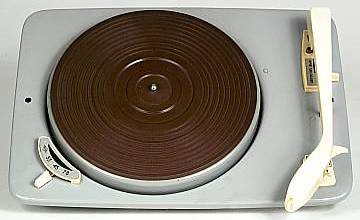

III ЭПУ-10-3-127 из ВЭФ-Радио

III ЭПУ-20-3-127 из радиолы Латвия

II ЭПУ-12-4-127 из Ригонды-стерео

паспорт

Первые унифицированные электропроигрывающие устройства (ЭПУ) РЭМЗ III ЭПУ-10-3-127 и III ЭПУ-20-3-127 тд3.832.004 (005)ТУ применялись в радиолах Sakta, Rigonda (RRR) и Latvija РН-59VEF-Radio (VEF). В радиолах Rigonda-stereo и Simfonija применяли стереофоническое II ЭПУ-12-4-127. Непродолжительно в первых выпусках радиолы Simfonija-2 устанавливали II ЭПУ-22-4-127. Упомянутые  ЭПУ соответствуют требованиям ГОСТ 8383-63. В обозначении первая римская цифра соответствует классу ЭПУ, в конце обозначения указано число скоростей и напряжение питания.

Конструктивно ЭПУ представляют собой шасси размером 320 x 245 мм, на котором смонтированы движущий механизм с диском, звукосниматель и ручки управления. ЭПУ имеют механизм автостопа и микролифт - механизм подъема звукоснимателя после проигрывания пластинки. Привод на диск у всех ЭПУ осуществляется с помощью обрезиненного ролика с механизмом переключения зацепления со ступенчатой насадкой на валу электродвигателя. В корпусе радиоаппарата ЭПУ устанавливаются на пружинные амортизаторы для уменьшения помех от вибрации. В монофонических ЭПУ применяется головка звукоснимателя ЗПК-56 с пьезокерамическим элементом из титаната бария и двумя корундовыми иглами для обычных и долгоиграющих пластинок. В стереофоническом ЭПУ применяется головка звукоснимателя ПС1С-4 с трубчатым элементом из пьезокерамики цирконата-титаната свинца.
