Электропроигрывающие устройства РЭМЗ.

II-ЭПУ-40, II-ЭПУ-32С, II-ЭПУ-50, II-ЭПУ-52С.

II ЭПУ-40

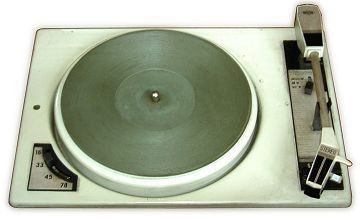

II ЭПУ-32С

Унифицированные электропроигрывающие устройства (ЭПУ) РЭМЗ II класса II ЭПУ-32С тд3.832.012ТУ (стерео) применялись в радиолах Рижского радиозавода им. А. С. Попова Rīga-101, Simfonija-2. Монофонические II ЭПУ-40 тд3.832.011ТУ устанавливали в радиолы Rīga-102, Rigonda, Rigonda-102, VEF-Radio. ЭПУ соответствуют требованиям ГОСТ 8383-66.

Конструктивно ЭПУ представляют собой шасси размером 320 x 245 мм, на котором смонтированы движущий механизм с диском, звукосниматель и ручки управления. ЭПУ имеют механизм автостопа и микролифт - механизм плавного опускания и подъема звукоснимателя после проигрывания пластинки. Привод на диск осуществляется с помощью обрезиненного ролика с механизмом переключения зацепления со ступенчатой насадкой на валу электродвигателя. Переключатель не имеет нулевых положений, выход из зацепления ролика происходит автоматически при срабатывании автостопа. Электродвигатель ЭДГ-4 однофазный асинхронный конденсаторный с короткозамкнутым ротором. В корпусе радиоаппарата ЭПУ устанавливаются на пружинные амортизаторы для уменьшения помех от вибрации. Вес ЭПУ - 2.5 кг. Потребляемая от сети (127 В) мощность составляет 10 Вт.

II ЭПУ-32С предназначено для воспроизведения монофонических (МШ), долгоиграющих монофонических (МУ) и стереофонических (С) грампластинок и имеет 4 скорости вращения диска: 162/3, 331/3, 45 и 78 об/мин. Звукосниматель ПС1С-631 имеет трубчатый тонарм и головку с двумя корундовыми иглами на поворачивающемся иглодержателе типа ГЗКУ-631Р. В обозначении ГЗ- головка звукоснимателя, К- пьезокерамическая, У- универсальная, 631- номер модели, Р- место изготовления Рига. Марка пьезоэлемента - ПКТ-64.

II ЭПУ-40 отличается отсуствием скорости вращения диска 162/3 об/мин и тем, что его звукосниматель ПС1-661 имеет пьезокерамическую головку ГЗК-661 с двумя поворотными корундовыми иглами. Одна игла предназначена для проигрывания монофонических пластинок с записью типа МУ, а другая, обозначенная "78", - с записью типа МШ. Звукосниматель имеет только один экранированный вывод.

II ЭПУ-50

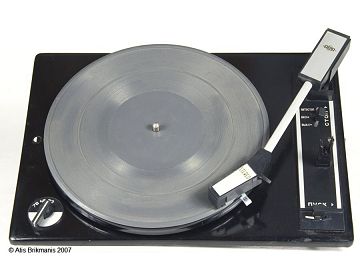

II ЭПУ-52С

Электропроигрывающие устройства II ЭПУ-50 тд3.832.026ТУ применялись в радиолах Rigonda-102, электрофонах Akords-202 и др. Стереофоническое ЭПУ II ЭПУ-52С тд3.832.029ТУ устанавливали в электрофоны Akords-stereo, радиолы Simfonija 003, Melodija 101. Параметры этих ЭПУ определяпись уже ГОСТ 18631-73.

Кинематическая схема и конструкция ЭПУ мало отличаются от предыдущих моделей, параметры тоже идентичны. В них установлена искрогасящая RC цепочка на выключателе, увеличена масса диска, изменена конструкция переключателя скоростей вращения диска, скорость 16 об/мин исключена (у последних выпусков II ЭПУ-32С ее тоже не было). Головки звукоснимателя те же: в II ЭПУ-50 - II-ГЗК-661, а в II ЭПУ-52С - ГЗКУ-631Р. Кроме того применялась и вновь разработанная ГЗКУ-631РА с алмазной иглой A-18/1,2 (для записей стереофонических и МУ).

Эти модели ЭПУ получили широкое распространение и в аппаратуре других радиозаводов. Позднее на их базе были созданы модернизированные (практически идентичные) устройства II-ЭПУ-76 (моно) и II-ЭПУ-74С (стерео).
