Электропроигрывающие устройства РЭМЗ.

II-ЭПУ-60, II-ЭПУ-62СП, II-ЭПУ-62СМ, II-ЭПУ-65СМ.

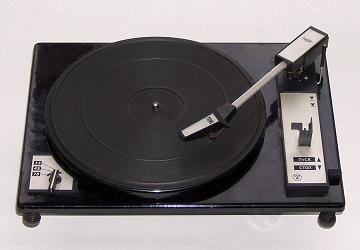

II-ЭПУ-60 №334732, 1978 г.

II-ЭПУ-62СП №574761, 1981 г.

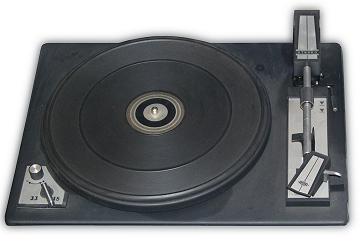

II-ЭПУ-62СМ №94016, 1978 г. II-ЭПУ-65СМ №116183, 1984г.

В 1977 году (опять к юбилею!) выпущены качественно отличающиеся от предыдущих моделей новые унифицированные электропроигрывающие устройства (ЭПУ) РЭМЗ II класса с улучшенными параметрами и повышенными эксплуатационными удобствами, соответствующие ГОСТ 18631-73. Это модели II-ЭПУ-60 тд3.832.04_ТУ (моно), II-ЭПУ-62СП тд3.832.043ТУ и II-ЭПУ-62СМ тд3.832.04_ТУ, которые впоследствии широко применялись в аппаратуре ПО Radiotehnika и других заводов.

II-ЭПУ-60 - монофоническая модель с пьезоэлектрической головкой звукоснимателя II-ГЗК-661 применялась, в частности, в радиоле
Melodija 102. II-ЭПУ-62СП - стереофоническая модель с пьезоэлектрической головкой звукоснимателя ГЗКУ-631Р или ГЗКУ-631РА, II-ЭПУ-62СМ - стереофоническая модель с магнитной головкой звукоснимателя I класса ГЗМ-105. Особенностью этой серии ЭПУ является применение в них дополнительных механизмов и устройств, используемых обычно в ЭПУ более высокого класса. В них применены: механизм возврата звукоснимателя в исходное положение, автоматический и ручной микролифты с повышенной плавностью хода, диски с повышенным моментом инерции, устройство точной подстройки частоты вращения, устройство регулировки прижимной силы звукоснимателя и др. Все ЭПУ смонтированы на шасси размером 345 х 260 мм. Разработанные ЭПУ имеют различные варианты исполнения.

Подробно конструкция и параметры ЭПУ описаны в книге разработчиков: Милзарайс Я. Я., Мижуев А. Д. Унифицированные электропроигрывающие устройства II класса. М., Радио и связь, 1981 г. (ТРЗ, вып. 109).

На базе этих ЭПУ были созданы стереофонические модели II-ЭПУ-65С тд3.832.05_ТУ и II-ЭПУ-65СМ тд3.832.053ТУ (позднее обозначавшиеся 2-ЭПУ-65СМ), соответствующие ГОСТ 18631-83.

II-ЭПУ-62СП №210417, 1984 г. (II-ЭПУ-65С)

Это тоже II-ЭПУ-62СМ 1980 г.
