Электропроигрывающее устройство REMR I-ЭПУ-73С



Правильное (первое) ЭПУ Михаила Буракова

ЭПУ двухскоростное, но с УНЧЗ-2 Раймонда Аустерса

I-ЭПУ-73С тд3.832.045ТУ - стереофоническое электропроигрывающее устройство (ЭПУ) РЭМЗ I класса с магнитной головкой звукоснимателя соответствует требованиям ГОСТ 8383-66 и предназначено для воспроизведения стереофонических (вида С) и монофонических (вида МУ и МШ) грампластинок всех форматов.

Конструктивно ЭПУ представляет собой шасси размером 360 х 285 мм, на котором смонтированы движущий механизм с диском, звукосниматель и ручки управления. ЭПУ имеет механизм автоматического управления звукоснимателем с переключателем формата пластинок, регулировку приведенного веса звукоснимателя и устройство компенсации скатывающей силы. Электродвигатель КД1-2 однофазный асинхронный конденсаторный с короткозамкнутым ротором, вращение с вала которого на фрикционный ролик передается с помощью ременного привода. На частоте вращения 33 об/мин имеется точная её подстройка с контролем по стробоскопу. В корпусе радиоаппарата ЭПУ устанавливается на пружинные амортизаторы.

В ЭПУ применена головка звукоснимателя с двумя иглами ГЗУМ-73С (в обозначении типа ГЗ -  головка звукоснимателя, УМ -  универсальная магнитная, 73 - номер модели, С - стереофоническая), при разработке называлась ГЗКМ-73С. Алмазная игла предназначена для проигрывания пластинок с узкой канавкой (при скорости вращения диска 16, 33, 45 об/мин), корундовая игла предназначена для пластинок с широкой канавкой (78 об/мин).

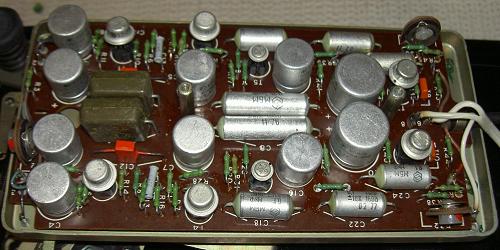

На шасси ЭПУ крепится транзисторный корректирующий усилитель УНЧЗ-2.

ЭПУ со временем модернизировалось. Привод механизма автоматического управления звукоснимателем от вращающегося диска ЭПУ заменен ручным пружинным. Регулировка приведенного веса звукоснимателя с помощью противовеса в хвостовой части тонарма заменена грузиком на его передней части. Исключена скорость 16 об/мин, затем и  78 об/мин. Введен ручной микролифт.

ЭПУ в радиоле Виктория 003 имеет более значительные конструктивные отличия. В нем применена электромагнитная головка звукоснимателя ГЗМ-105. Функции корректирующего усилителя выполняет блок УПЗ1-1 на микросхемах в составе УКУ-020. Параметры соответствуют ГОСТ 18631-73.

Подробнее о параметрах и конструкции ЭПУ можно прочитать в различной литературе. Некоторые ссылки:


1. Дерябин В. И., Пониманский В. Г. Транзисторная радиола "Виктория-001-стерео". М., Связь, 1976 г. (ТРЗ, вып. 85, ЭПУ 1 вар.)
2. Дерябин В. И., Рыбаков А. М. Транзисторные стереорадиолы первого и высшего классов. М., Связь, 1979 г. (ТРЗ, вып. 104 ЭПУ 2 вар).
3. V. Derjabins, V. Poņimanskis. Augstākās klases stereoradiolas RRR. Rīga, "Liesma", 1979. g.
