Akords 001  Электрофон высшего класса. 1972 г.

экспортный вариант из коллекции Раймонда Аустерса

Стереофонический электрофон Akords 001 - первый электрофон высшего класса в СССР. Он предназначен для прослушивания записей с граммофонных пластинок всех типов и форматов. Электрофон состоит из блока проигрывателя, в котором размещены усилитель НЧ и ЭПУ, и двух акустических колонок.

УНЧ имеет 2 одинаковых канала усиления. Для работы от магнитоэлектрического звукоснимателя в ЭПУ имеется корректирующий усилитель, а для работы от других источников используется двухкаскадный предусилитель. Электрофон имеет гнёзда для подключения трансляционной сети, магнитофона, радиоприёмника и головных стереофонических телефонов. Переключение входов осуществляется кнопочным переключателем, установленным на передней панели. В экспортных вариантах подключение трансляционной сети, конечно, не предусмотрено.

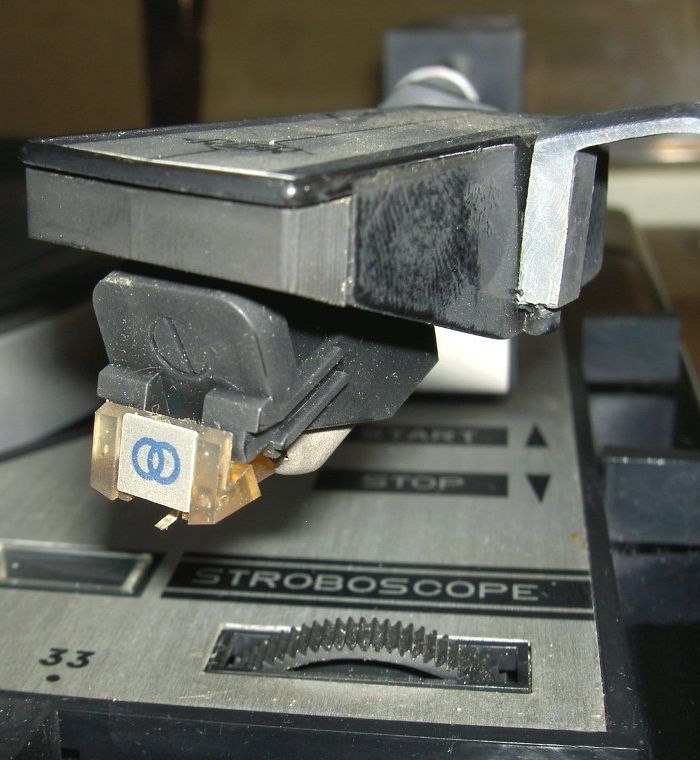

В электрофоне применено стереофоническое ЭПУ I кл. I-ЭПУ-73С с магнитоэлектрической головкой ГЗУМ-73С (ГЗКМ-73С) и полуавтоматическим управлением звукоснимателем. Головка имеет 2 иглы - алмазную для пластинок с узкой канавкой (16, 33, 45 об/мин) и корундовую для пластинок на 78 об/мин. Позднее в ЭПУ была исключена скорость 16 об/мин, а затем и 78 об/мин.

АС состоит из двух звуковых колонок 10MAC-1, в которых установлены громкоговорители 10ГД-30Е и 3ГД-31.

 кБ        Радио №11 и №12 за 1973  г.

Основные характеристики:


Полоса рабочих частот электрофона - 60...15000 Гц
Максимальная выходная мощность каждого канала - 10 Вт

Габариты электропроигрывателя: 210 - 465 - 380 мм, масса - 16.5 кг
Габариты акустических колонок: 430 - 270 - 255 мм, масса колонки - 8.2 кг

Download ( k)

10МАС-1

Rigonda Intermezzo для экспорта



на верхней картинке он же



вначале было так
