Электропроигрывающие устройства РЭМЗ

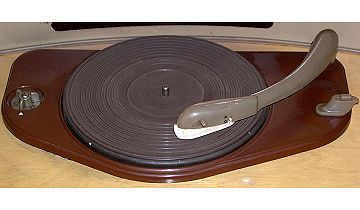

ЭП-7 из новой Сакты. Внешне все ЭП одинаковы.

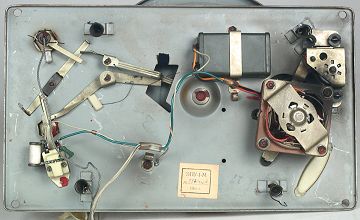

   ЭП-I-M тоже из Сакты первой модели

 ЭПУ-I-M из радиолы ВЭФ-Аккорд

Электропроигрывающие устройства (ЭПУ) как самостоятельные изделия производились на РЭМЗ, а применялись они в радиолах Рижского радиозавода им. А. С. Попова (Sakta) и VEF (VEF-Akords M-255Р, Латвия  РН-59). Здесь показаны ЭП-I, ЭП-I-M, ЭПУ-1М, ЭП-7, ЭПУ-7. Все ЭПУ соответствуют требованиям ГОСТ 8383-57. ЭПУ-4 выпускали по СТУ 104 14-61.

Конструктивно ЭПУ представляют собой шасси размером 375х225 мм, на котором смонтированы движущий механизм с диском диаметром 245мм, звукосниматель и ручки управления. В корпусе радиоаппарата ЭПУ устанавливаются на пружинные амортизаторы. Все следующие за ЭП-I устройства внешне практически одинаковы. В них применен электродвигатель ЭДГ-1 с трехступенчатой насадкой на валу, привод на диск с помощью обрезиненного ролика с механизмом переключения на 3 скорости вращения, система рычагов механического автостопа. Кроме положений 33, 45, 78 об/мин переключатель имеет еще промежуточные положения, когда ролик для предотвращения деформации выводится из зацепления. Пьезокерамический элемент головки звукоснимателя ЗПК-56 изготовлен из титаната бария, а 2 корундовые иглы в ней для обычных и долгоиграющих пластинок различаются радиусами закругления. Чувствительность звукоснимателя (при частоте 1000 Гц) около 70 мВ. Давление на иглу порядка 9 г.

Однофазный конденсаторный асинхронный электродвигатель ЭДГ-1 с короткозамкнутым ротором имеет 4 катушки на статоре. Катушки противоположных полюсов соединены последовательно и включены в сеть 127 В, причем одна пара катушек включается через конденсатор емкостью 1.2 мкФ. Направление вращения ротора зависит от того, в цепь какой пары катушек включен конденсатор. При заводской схеме включения ротор вращается против часовой стрелки. Скорость вращения 2800 об/мин при нагрузке на валу 10 гсм.
