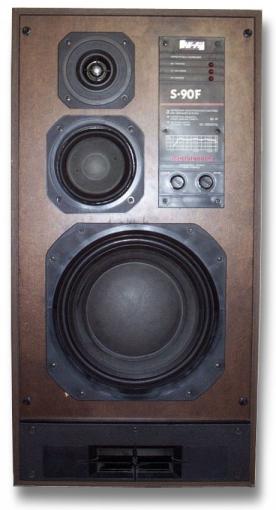

S-90F увеличить









S-90D



Трехполосные акустические системы S-90B, S-90D, S-90F и S-100B, S-100D, S-100F  Сг3.843.050ТУ предназначены для высококачественного воспроизведения звука в составе  бытовой радиоэлектронной аппаратуры.

В АС применены динамические головки громкоговорителей прямого излучения: высокочастотная - 6ГДВ-6-25, низкочастотная - 75ГДН-1-8. АС S-90_ содержат среднечастотную головку 20ГДС-1-16, а S-100_ - 30ГДС-3 с магнитной жидкостью MAXID.

В АС имеются 2 плавных регулятора уровня воспроизведения для средних и высоких частот. Пределы регулировки  от 0 до -6 дБ в диапазонах 500...5000 Гц и 5...20 кГц соответственно. В положении "-6 дБ" сигнал ослаблен относительно положения "0" в 2 раза. Регуляторы изменяют тембральную окраску звучания.

В АС имеется светодиодная индикация  перегрузок головок громкоговорителей.

Различаются акустические системы расположением динамических головок и размерами фазоинверторов (частота настройки 31 Гц). У S-90B головки расположены на передней панели симметрично.

Основные технические характеристики:

Паспортная мощность S-90_ - 90 Вт, S-100_ - 100 Вт.
Номинальная мощность - 35 Вт.
Номинальное электрическое сопротивление - 8 Ом.
Диапазон воспроизводимых частот:  25...25000 Гц.
Характеристическая чувствительность в диапазоне 100...8000 Гц при мощности 1 Вт не менее 89 дБ.

Габаритные размеры АС: 710 - 360 - 285 мм, масса АС не более 23 кг.
