АПВ-61-2-Т (1961 г.)

Диапазоны:

ДВ, СВ.

КВ:
49, 31, 25, 19, 16 м

УКВ: 65.8...73 МГц



ПЧ АМ - 465 к Гц

ПЧ ЧМ - 8.4 МГц





Лампы (9):  6Н3П- 2 шт, 6К4П- 3 шт, 6И1П, 6Х2П- 3 шт.

Транзисторы УНЧ и преобразователя напряжения для питания ламп - П4Б.

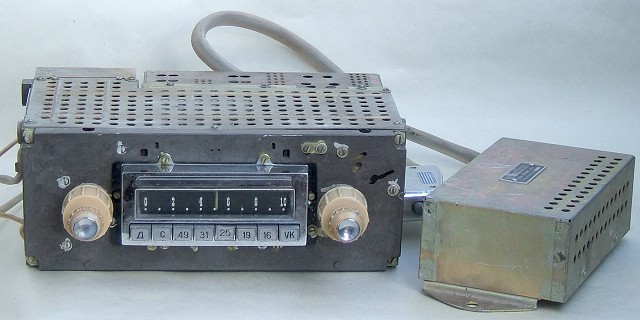

Автомобильный радиоприемник высшего класса АПВ-61-2-Т Сг2.021.013 предназначен для установки в кабриолет ЗИЛ-111Д (изготовили которых целых 8). Приемник состоит из двух блоков - приемника и блока питания с усилителем мощности, а также громкоговорителей. По схеме и конструкции незначительно отличается от АПВ-60-2.

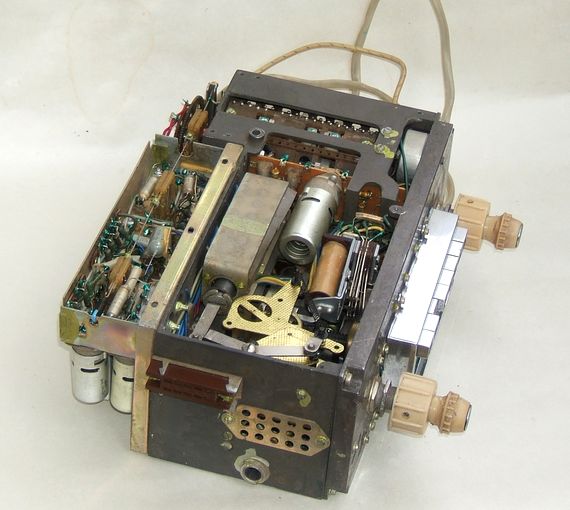

сверху

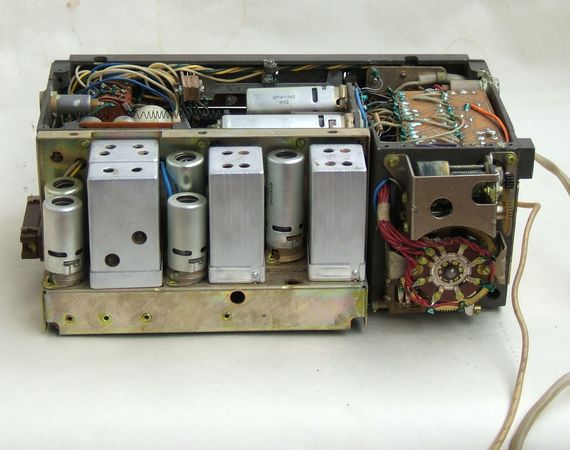

снизу

сзади

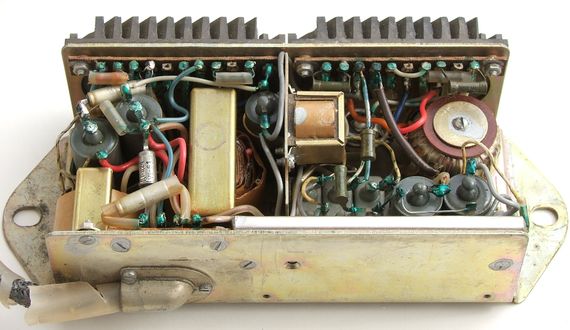

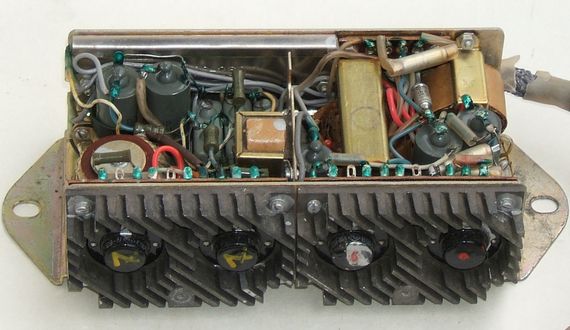

БП и УНЧ

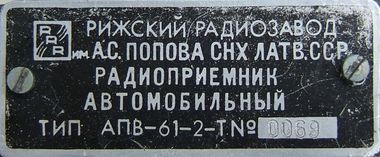

№0069

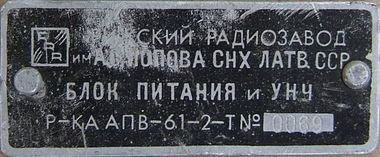

№0069

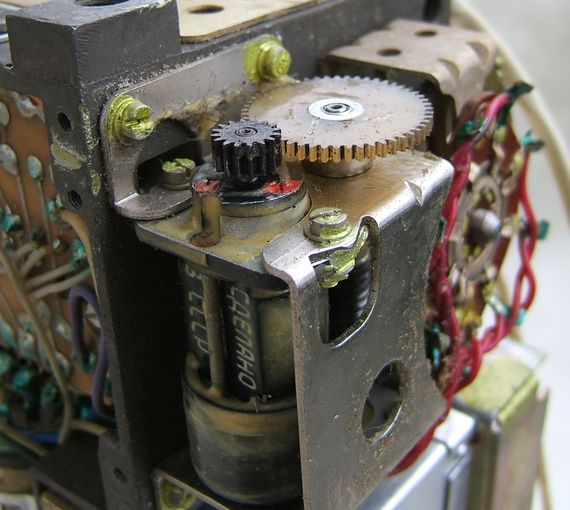

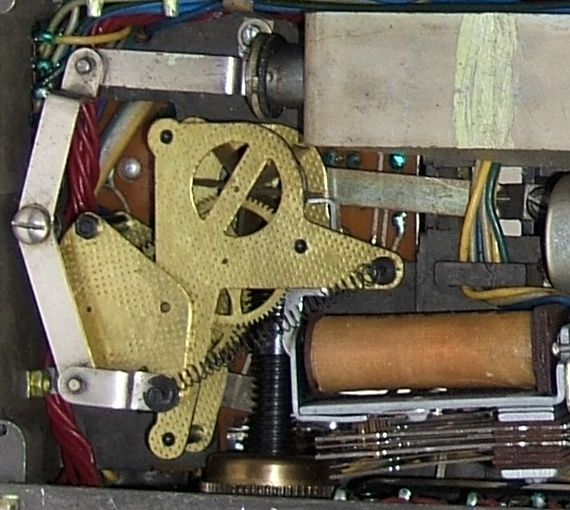

часовой механизм автонастройки

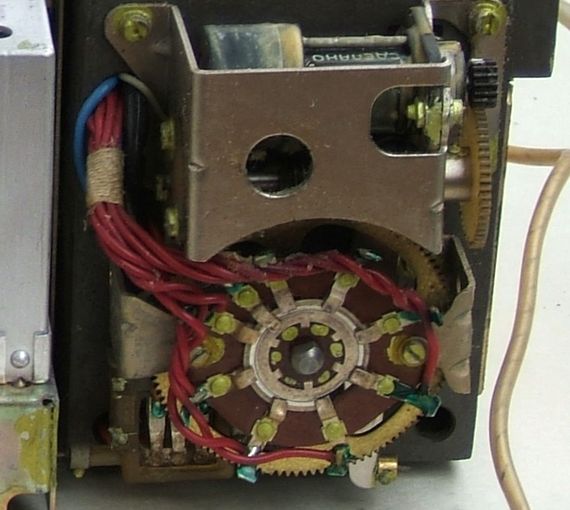

электродвигатель переключателя диапазонов

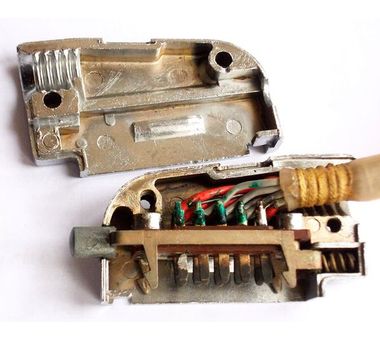

детектор положения переключателя
