Banga. 1965 г.
Banga по латышски - высокая волна

MW:  525 - 1605 MHz (571,4...187,5m)
SW1:  5.9 - 12.2 MHz (50...25m)
SW2:  15...18 MHz (19...16m)

IF - 465 kHz

Первый вариант конструкции кассеты, еще сборной

схема         Статья в Радио №3 за 1967 г. (122K)

 Радиоприемник А. Скоробогатского

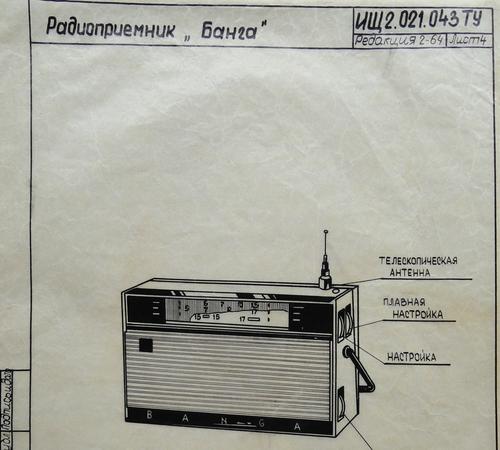

Радиоприемник Banga ИЩ2.021.043 собран на 10 транзисторах и предназначен для приема в диапазоне MW на внутреннюю магнитную, а в диапазонах SW1, SW2 - на телескопическую антенну. Корпус выполнен из ударопрочного полистирола. На боковых стенках расположены ручки грубой и плавной (с замедлением 1:3) настройки, регулятор громкости с выключателем, гнезда телефона и заземления. Сверху возле телескопической антенны есть гнездо для антенны внешней. Переключатель диапазонов расположен сзади. В приемнике применен громкоговоритель 0.25ГД-9Т. Под задней крышкой находится отсек для 6 элементов Кристалл (316, AA). Можно подключить также Крону или аккумулятор 7Д-0,1.

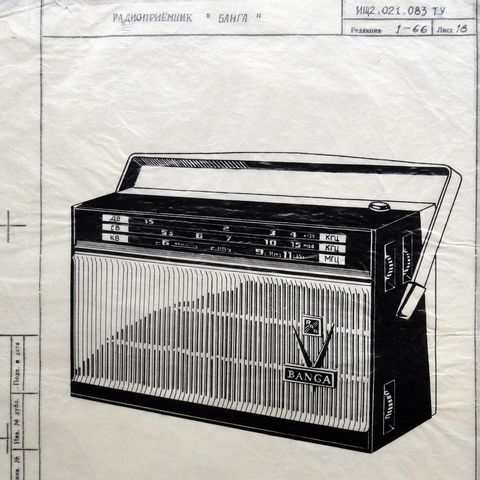

Позднее разработан радиоприемник Banga-2 ИЩ2.021.083 с диапазонами ДВ, СВ и КВ (24,8...50 м). Незначительно доработана конструкция, схема и печатная плата, применен громкоговоритель 0.25ГД-1РРЗ. Небольшое количество приемников выпустили в другом оформлении.

Габариты радиоприемника: 190 - 110 - 52 мм, масса - 800 г

Основные технические данные:

Чувствительность реальная при 5 мВА выходной мощности:
на ДВ - 2500 мкВ/м, на СВ (MW) - 800 мкВ/м, на КВ (SW1, SW2) - 50 мкВ.

Выходная мощность номинальная - 100 мВт, максимальная – 180 мВт.
Диапазон воспроизводимых звуковых частот 350…35000 Гц.

Ток потребления в режиме покоя составляет всего 5,5 мА. Комплекта элементов 316 хватает на 50 часов работы.

Разрабатывали Бангу те же специалисты, что и популярную Спидолу. Главный конструктор Ю.Изак, дизайнер А.Ирбите. Выпущено что-то около 150000 радиоприемников, причем экспортных заметно больше.
В феврале 1965 года только что разработанная Банга побывала вместе с Селгой, Орбитой, Симфонией и Ригондой на международной ярмарке в Лейпциге.
Банга-2

маленький планетарный редуктор



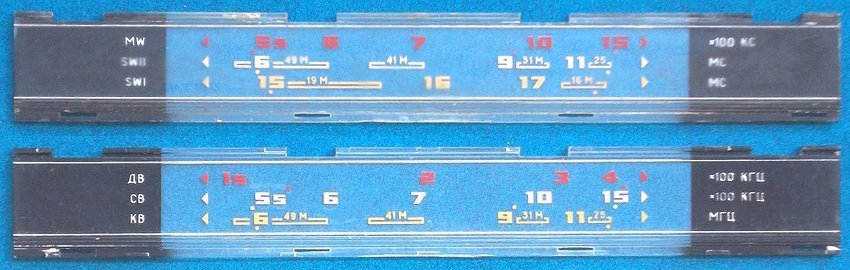

Сравним:

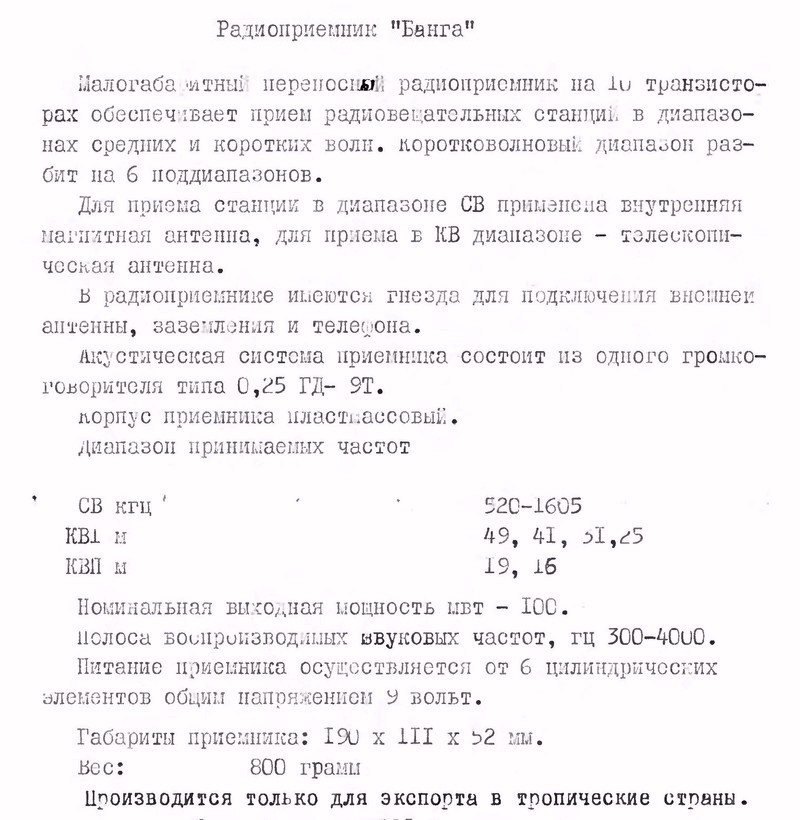

инструкция экспортного варианта

инструкция Банга-2 со схемой
на магнитной антенне только катушка СВ

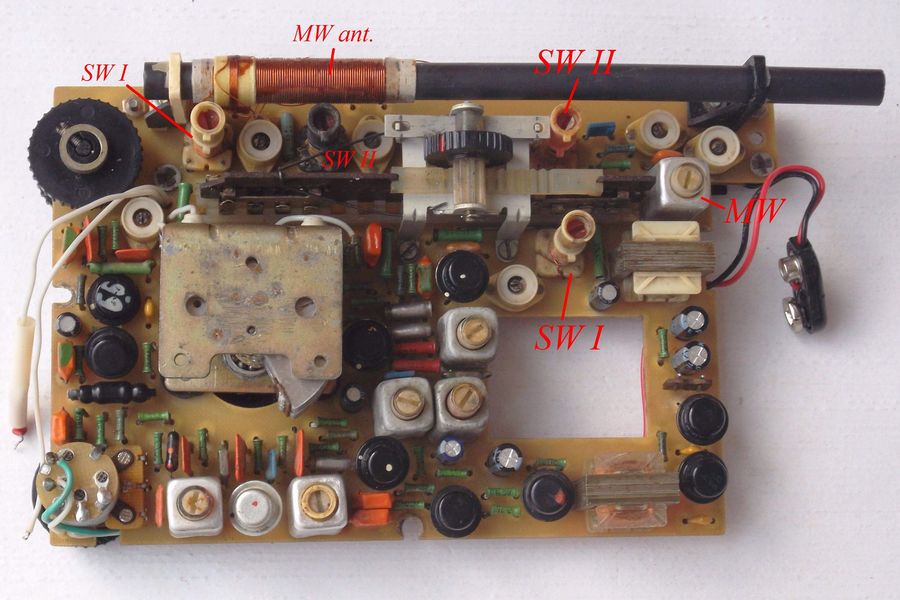

видна катушка ДВ на магнитной антенне

вырез в плате под 0.25ГД-9

вырез для 0.25ГД-1RRR

Все фотографии можно скопировать в большем размере

Из прессы того времени: Дизайнер А.Ирбите запросто положил Бангу в карман, директор завода О.Ленев показывает Бангу на партсобрании, а заводские девчата демонстрируют новые приемники - Селгу, Бангу и Орбиту. Заметим, напечатано все в 1965 году.

Справочная литература:
1. Радиолы и радиоприемники. Каталог. М., ВНИИТЭИР, 1965.
2. И. Ф. Белов, Е.В. Дрызго. Справочник по транзисторным радиоприемникам. М., Сов. Радио, 1970, с.156.
3. Ю. Г. Веснин, Н. В. Анисимов. Справочник по транзисторным радиоприемникам … . Киев, Технiка, 1973, с.164.
4. Радио 1967 г. №3 с 37-39. Транзисторный радиоприемник «Банга». Ю. Изак, Ю. Лысенко.
