Rīga 301
Радиоприемник транзисторный (1966 г.)

ДВ: 150 - 415 кГц (2000 - 723 м)
СВ: 520 - 1600 кГц (577 - 187.5 м)

ПЧ - 465 кГц


Прочитать:
1. Газеты Cīņa 209 за 1965 г. и Cīņa №304 за 1966 г.
2. Белов И.Ф., Дрызго Е.В. Справочник по транзисторным радиоприемникам. М., Сов. радио, 1970.

30K          Статья в Радио №7 за 1967  г.

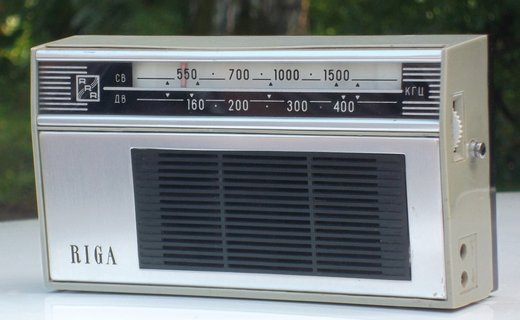

Rīga 301А

Габариты: 173 - 98 - 47 мм, масса 550 г.

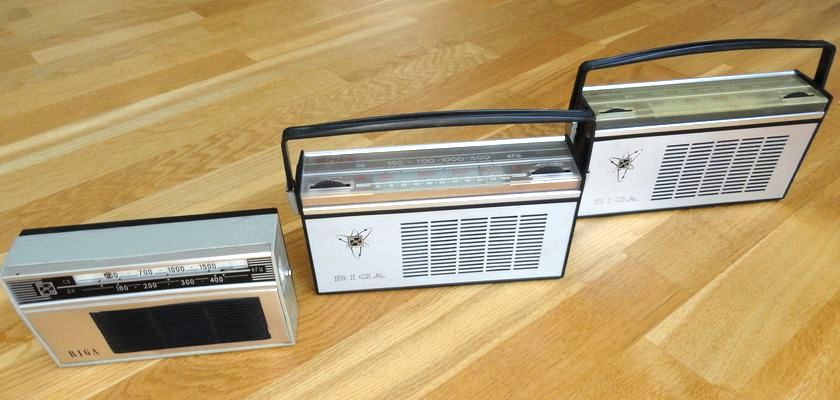

Rīga-301Б и Вега

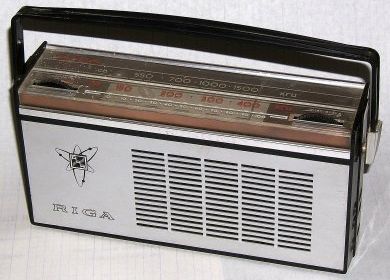

Rīga 301Б

Габариты: 203 - 110 - 52 мм, масса 750 г.

Rīga 301А и Rīga 301Б - переносные  супергетеродины на 7 транзисторах для приема на внутреннюю магнитную антенну подготовлены к производству среди большого количества радиоприемников в юбилейном 1967 году. Технические параметры их по сравнению с приемником Selga заметно повышены. Между собой они различаются внешним видом и типом источника питания. Ручка настройки и регулятор громкости с выключателем у приемника Rīga 301А расположены на боковой стенке корпуса, а у Rīga 301Б на верхней панели. Гнезда для подключения телефона и внешней антенны расположены на боковых стенках, а переключатель диапазонов - сзади. Громкоговоритель - 0.25ГД-1. Приемники потребляют не более 7 мА.

За год с небольшим выпущено чуть больше 10000 приемников. В 1968 г. производство было передано на Бердский радиозавод, где стали производить радиоприемник Вега - аналог Риги 301Б.

Rīga 301А - 6 элементов 316 хватает на 50 часов;
Rīga 301Б - 2 батареи КБС хватает на 100 часов.

Намечалось серийное производство этих радиоприемников с диапазонами СВ и КВ (25-75 м). Изменения в схеме и конструкции для такого варианта подробно описаны в авторской статье в журнале Радио №7 за 1967 г.

На фотографиях ниже плата радиоприемника Rīga-301A (опытная) с апериодическим усилителем последней ступени тракта ПЧ и детектором в экране без ненужного в этом случае отверстия для настройки.

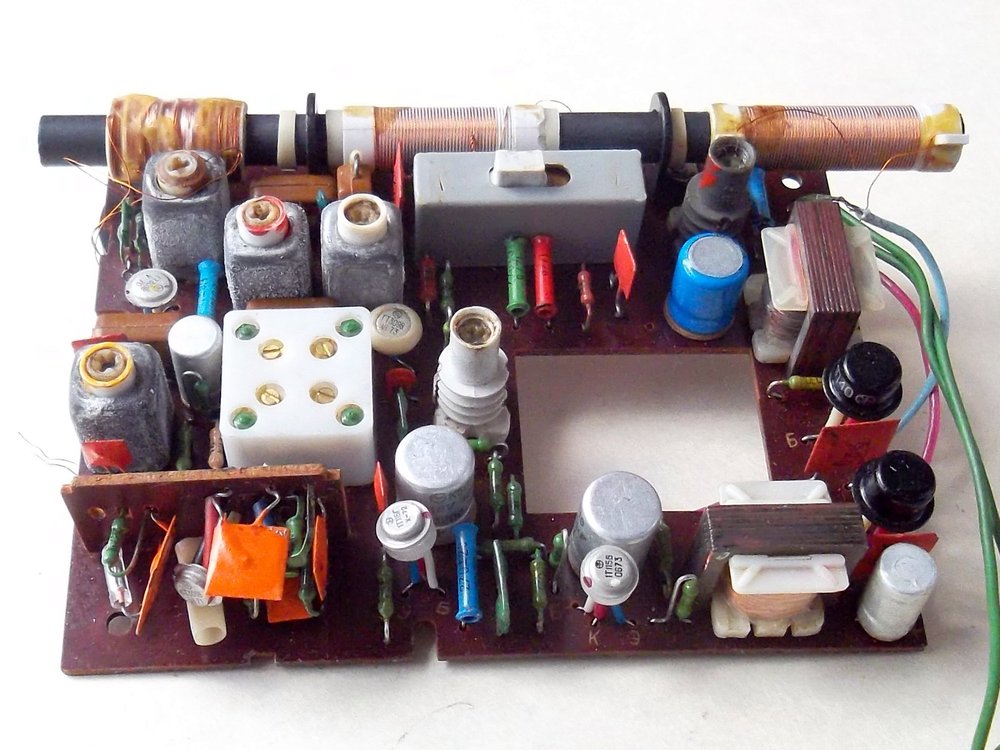

Плата Рига-301А (ручка выступает сбоку)

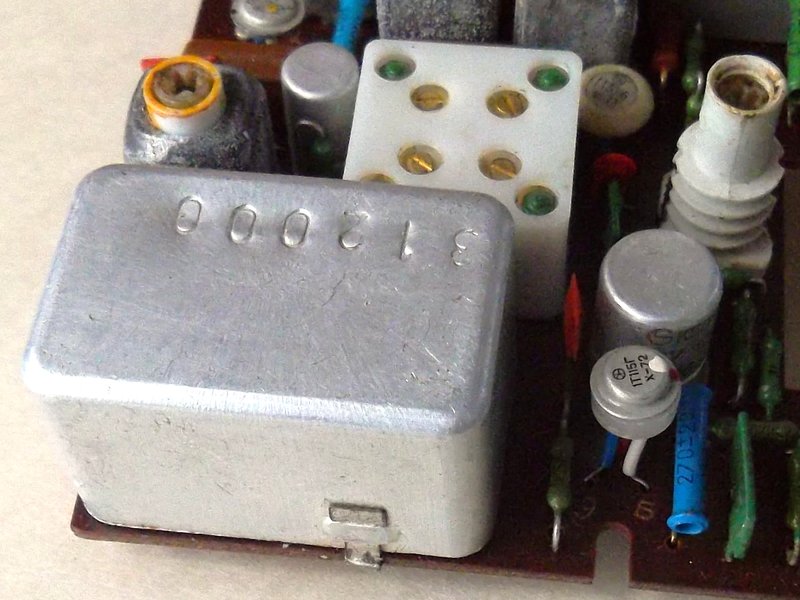

Экран без отверстия

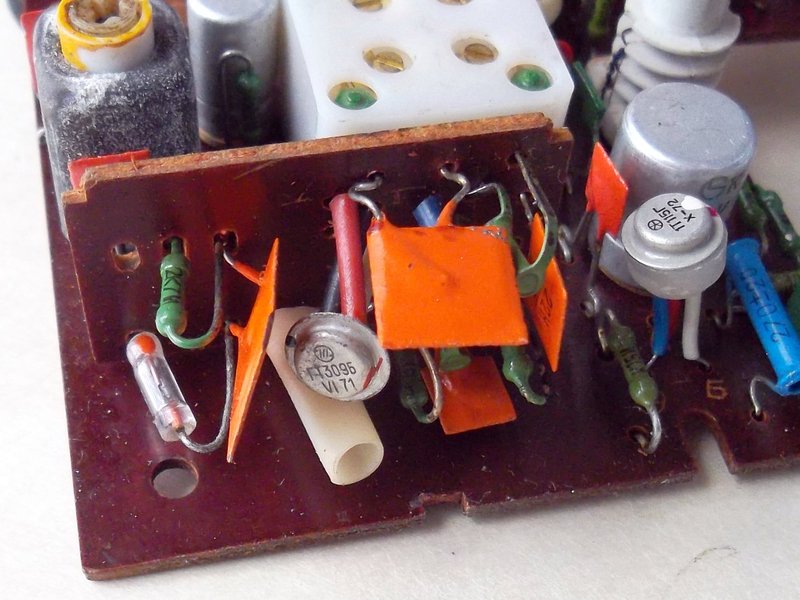

Плата расположена вертикально
