Radiotehnika T-7111-stereo (тюнер)

Radiotehnika T-7111


ДВ:
148 - 285 кГц
СВ: 525 - 1605 кГц

КВ1: 4.75 - 4.995 МГц (41 м)
КВ2: 5.85 - 6.2 МГц (31 м)
КВ3:
7.1 - 7.35 МГц (25 м)
КВ4: 9.5 - 9.9 МГц (19 м)
КВ5: 11.55 - 12.1 МГц (16 м)

УКВ: 65.8 - 74.0 МГц

287 кБ (T-7111)

(T-7111FS)


Тюнер Радиотехника Т-7111-стерео Сг2.003.027ТУ предназначен для приема стереофонических и монофонических радиовещательных программ с частотной модуляцией в диаппазоне УКВ и монофонических радиовещательных программ с амплитудной модуляцией в диапазонах ДВ, СВ и КВ.  Оптимальные условия работы тюнера и достижение максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Установленные ТУ показатели тюнера соответствуют требованиям для аппаратуры высшей категории качества.

Тюнер обеспечивает:

  • Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для ДВ, СВ и КВ.

  • Возможность ориентации магнитной антенны без изменения положения тюнера.

  • Фиксированную настройку в любом из диапазонов

  • АПЧ во всех диапазонах, отключаемую вручную и автоматически при вращении ручки настройки на УКВ.

  • Бесшумную настройку в диапазоне УКВ.

  • Режим ШИРОКАЯ ПОЛОСА.

  • Автоматическую регулировку чувствительности (АРЧ) в диапазонах ДВ, СВ, КВ.

  • Индикацию перегрузки антенного входа при приеме в диапазонах ДВ, СВ, КВ.

  • Индикацию точной настройки.

  • Индикацию наличия режима СТЕРЕО, автоматическое переключение режимов СТЕРЕО-МОНО.

  • Возможность подключения усилителя звуковой частоты, магнитофона и головных стереотелефонов.

  • Возможность регулировки громкости звучания головных стереотелефонов

Основные технические характеристики:

Чувствительность, ограниченная шумами, при отношении сигнал/шум не менее 26 дБ по напряжению со входа для внешней антенны в диапазоне УКВ не хуже 3 мкВ.
Чувствительность, ограниченная шумами, при отношении сигнал/шум не менее 20 дБ по напряжению со входа для внешней антенны в диапазонах ДВ, СВ, КВ не хуже 100 мкВ.
Чувствительность, ограниченная шумами, при отношении сигнал/шум не менее 20 дБ по напряженности поля не хуже: на ДВ - 2.0 мВ/м, СВ - 1.5 мВ/м, КВ - 1.0 мВ/м.
Односигнальная избирательность по соседнему каналу при расстройке 9 кГц в диапазонах ДВ, СВ, КВ не менее 40 дБ.
Односигнальная избирательность по зеркальному каналу: на ДВ - 50 дБ, СВ - 40 дБ, КВ - 30 дБ.
Отношение сигнал/шум в стереорежиме в диапазоне УКВ при входном сигнале 1 мВ не менее 50 дБ.
Действие АРУ диапазонах ДВ, СВ, КВ: - изменение сигнала на входе/выходе - 46/5 дБ.
Ослабление боковых настроек в диапазоне УКВ не менее 30 дБ.
Разделение каналов в диапазоне УКВ на частотах: 250 Гц - 24 дБ, 1000 Гц - 30 дБ, 6300 Гц - 24 дБ
Ослабление сигнал/фон с антенного входа не менее: на СВ - 46 дБ, УКВ - 55 дБ.
Рассогласование стереоканалов по усилению в диапазоне воспроизводимых частот всего тракта в диапазоне УКВ не более 3 дБ.
Диапазон воспроизводимых частот при  неравномерности 3 дБ: на УКВ - 31.5...15000 Гц,  на ДВ - 63...5000 Гц, на СВ - 63...5000 Гц.
Диапазон действия индикатора настройки по напряжению со входа для внешней антенны не более:   на ДВ, СВ, КВ - 75мкВ, на УКВ - 4 мкВ.
Допустимое напряжение перекрестной помехи не менее: ДВ, СВ - 0.15 В, КВ, УКВ - 0.03 В.
Номинальное выходное напряжение на розетке УСИЛИТЕЛЬ в монорежиме при сопротивлении нагрузки 47 кОм - 500 мВ.

Потребляемая мощность не более 8 ВА.
Габаритные размеры: 430 - 360 - 72 мм, масса - 5 кг.

Аналогичные параметры имеет тюнер Radiotehnika T-7111FS-stereo, однако в нем отсутствует диапазон ДВ, а вместо него введен диапазон УКВ2 (FM) 87.5 - 108.0 МГц (3.43 - 2.78 м) и стереодекодер для стандарта стереовещания с пилот-тоном.


Download 366 k

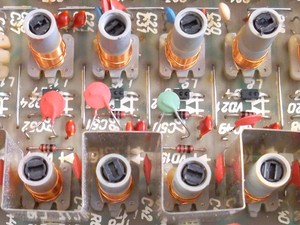

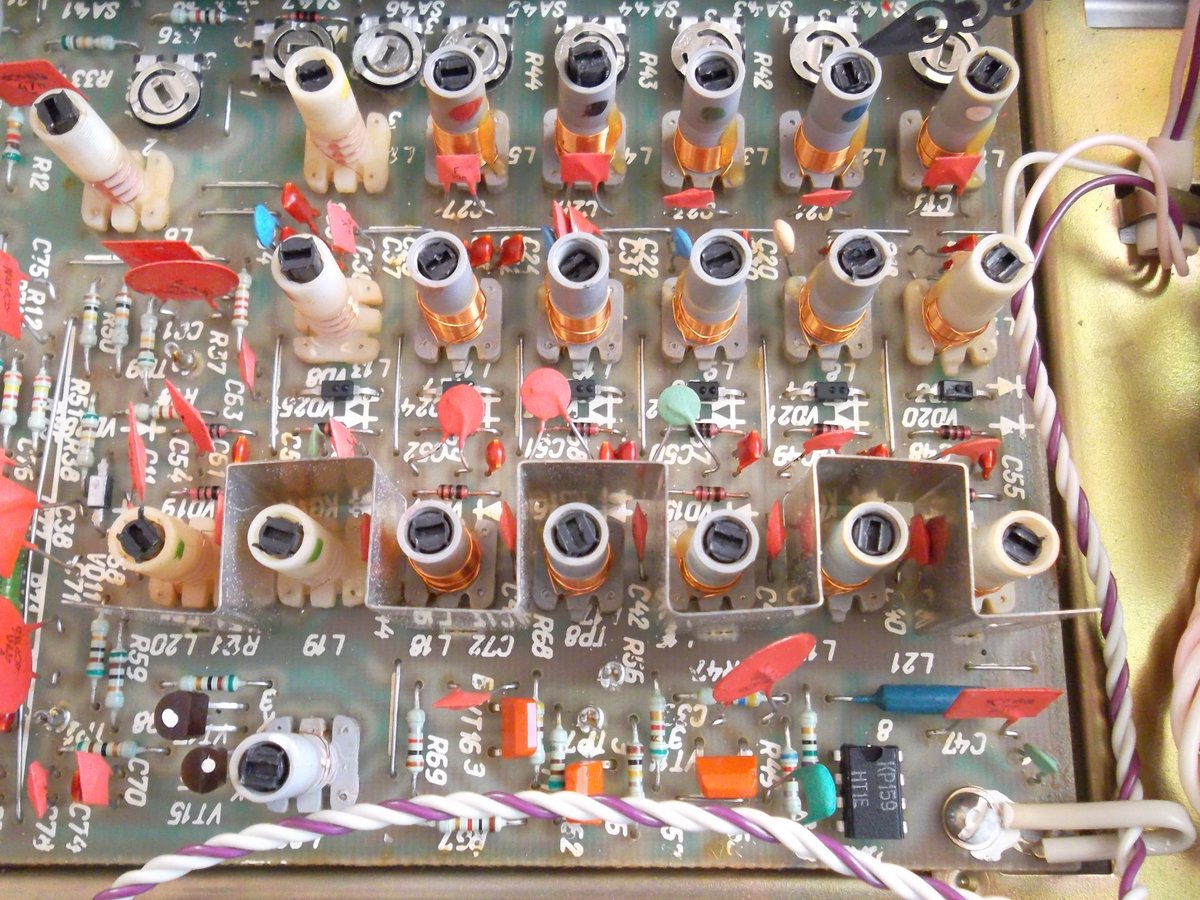

блок АМ
