Radiotehnika U-7111-stereo



Усилитель полный Radiotehnika U-7111-stereo Сг2.032.020ТУ предназначен для усиления, оперативного управления и коммутации звуковых сигналов при работе в составе комплекса бытовой радиоаппаратуры.

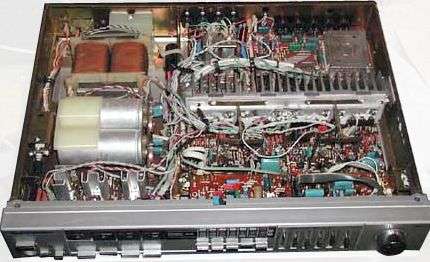

Усилитель состоит из 2 независимых каналов усиления с общим источником питания. В усилителе имеется схема защиты, предотвращающая повреждение при перегреве, перегрузке по мощности и коротком замыкании в нагрузке. Параллельное включение нескольких транзисторов, обеспечивающее малый коэффициент загрузки оконечных транзисторов, и развитая схема защиты гарантируют высокую надежность усилителя. Электронная коммутация входных сигналов и электронное управление этой коммутацией позволяют осуществлять оперативный выбор источников программ. Встроенный графический эквалайзер значительно расширяет возможность регулировки тембра прослушиваемой программы.

Усилитель обеспечивает:

  • Возможность подключения для воспроизведения 4 источников сигналов: электропроигрывателя, тюнера и двух магнитофонов.
  • Возможность подключения двух пар акустических систем и их независимую коммутацию.
  • Возможность подключения стереотелефонов.
  • Возможность прослушивания сигнала в режимах "стерео" или "моно".
  • Возможность тонкомпенсации при малых уровнях громкости и ступенчатого уменьшения громкости.
  • Возможность ограничения диапазона эффективно воспроизводимых частот.
  • Возможность перезаписи с одного магнитофона на другой.
  • Возможность записи (или перезаписи) на магнитофон сигнала одного источника и одновременного воспроизведения сигнала от другого источника программ.
  • Возможность одновременной записи на оба магнитофона.
  • Возможность оперативного контроля записи при наличии магнитофона, имеющего раздельные головки записи и воспроизведения.
  • Возможность одновременного включения и выключения (кнопка СЕТЬ) напряжения питания усилителя и подключенных к розеткам ОТВЕТВЛЕНИЕ СЕТИ (отключаемое) источников сигналов.
  • Индикацию включения (свечение индикатора приоритетного входа).
  • Индикацию подключенного входа, пиковоймузыкальной выходной мощности по каждому каналу.
  • Возможность регулировки тембров по 5-ти частотным полосам (графический эквалайзер 63 Гц,  250 Гц,  1кГц, 4 кГц, 16 кГц) или ее отключение.

Основные технические характеристики:

Номинальная выходная мощность каждого канала усилителя на сопротивлении нагрузки 8 Ом - 35 Вт.
Максимальная выходная мощность каждого канала усилителя на сопротивлении нагрузки 8 Ом - 50 Вт.
Пиковая музыкальная мощность каждого канала на сопротивлении нагрузки 8 Ом/4 Ом - 110 Вт/ 170 Вт.
Мощность на выходе для подключения стереотелефонов - 85±15 мВт.
Средняя потребляемая мощность не более 75 Вт.
Номинальное напряжение питания усилителя: - 220 В/50 Гц
Номинальное входное напряжение для линейных входов / для корректирующего входа: - 500 мВ/5 мВ.
Минимальное входное напряжение для линейных входов / для корректирующего входа: - 150...200 мВ/ 1...2 мВ
Диапазон воспроизводимых частот при неравномерности АЧХ ±3 дБ не уже 10...30000 Гц.
Допускаемые отклонения АЧХ в диапазоне 20...20000 Гц относительно уровня сигнала на f=1000 Гц для линейных входов: - ±1.0 дБ.
Коэффициент гармоник в диапазоне 40...16000 Гц не более 0.2 %.
Отношение сигнал / взвешенный шум для линейных входов не менее 76 дБ

Габаритные размеры усилителя: 431 - 360 - 72 мм, масса - 7 кг.
