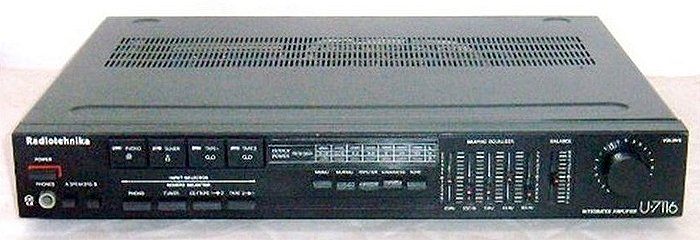

Radiotehnika U-7116-stereo



Усилитель полный Radiotehnika U-7116-stereo  предназначен для усиления, оперативного управления и коммутации низкочастотных сигналов при работе в составе комплекса бытовой радиоаппаратуры.

Усилитель состоит из 2 независимых каналов усиления. В усилителе имеется схема защиты, предотвращающая повреждение при перегреве, перегрузке и коротком замыкании в нагрузке. Электронная коммутация входных сигналов и управление этой коммутацией позволяют осуществлять оперативный выбор источников программ.

Усилитель обеспечивает:

  • Возможность подключения 4 источников сигналов: электропроигрывателя, тюнера и двух магнитофонов.

  • Возможность подключения двух пар акустических систем и стереотелефонов.

  • Возможность прослушивания сигнала в режимах "стерео" или "моно".

  • Возможность тонкомпенсации при малых уровнях громкости и ступенчатого уменьшения громкости.

  • Возможность ограничения диапазона эффективно воспроизводимых частот.

  • Возможность регулировки тембров по пяти частотным полосам.

  • Возможность записи (или перезаписи) на магнитофон сигнала от любого источника программ с одновременным воспроизведением сигнала от другого источника программ.

  • Возможность оперативного контроля записи при наличии магнитофона, имеющего раздельные головки записи и воспроизведения.

  • Индикацию подключенного входа.

  •

Основные технические характеристики:

Номинальная выходная мощность каждого канала усилителя на сопротивлении нагрузки 8 Ом - 35 Вт.
Максимальная выходная мощность каждого канала усилителя на сопротивлении нагрузки 8 Ом - 50 Вт.
Пиковая музыкальная мощность каждого канала усилителя на сопротивлении нагрузки 8 Ом - 110 Вт.
Средняя потребляемая мощность не более 75 Вт.
Номинальное напряжение питания усилителя:  220 В / 50 Гц.

Номинальное входное напряжение для линейных входов / для корректирующего входа: - 500 мВ / 5 мВ.
Минимальное входное напряжение для линейных входов / для корректирующего входа: - 200 мВ / 5 мВ
Диапазон воспроизводимых частот при неравномерности АЧХ±3 дБ не уже 10...30000 Гц.
Отклонения АЧХ в диапазоне звуковых частот 20...20000 Гц относительно уровня сигнала на f=1000 Гц для линейных входов / для корректирующего входа не более: - ±1.0 дБ / ±1.5 дБ.
Коэффициент гармоник в диапазоне частот 40...16000 Гц не более 0.2 %.
Отношение сигнал/ взвешенный шум для линейных входов/ для корректирующего входа не менее 76 дБ/60 дБ.

Габаритные размеры усилителя: 431- 72 - 360 мм, масса - 7 кг.
