Gauja (1960...1964 г.)
Gauja - река в Латвии

ДВ: 150 - 350 кГц (2000 - 723 м)
СВ: 520 - 1600 кГц (577 - 187 м)

ПЧ - 465 кГц



20K

Покрупнее

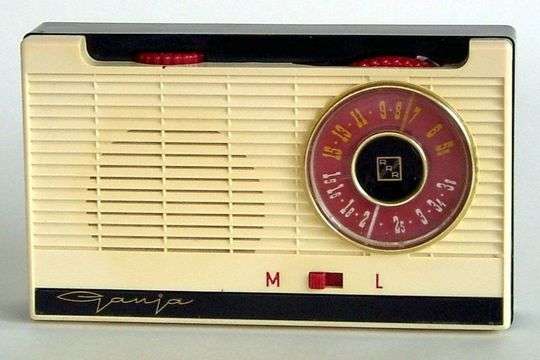

Приемник из моей коллекции

Gauja - двухдиапазонный супергетеродин на 6 транзисторах (П401 и П15) с питанием от батареи Крона или от аккумулятора 7Д-0.1 (9 В), устройство зарядки которого входило в полный комплект.   Корпус приемника изготовлен из цветного полистирола, а сумка для переноски из искусственной кожи. Монтаж деталей - печатный. Приём производится на магнитную антенну с ферритовым стержнем прямоугольного сечения. Диапазон ДВ у приемника укорочен. Настраивается приемник двухсекционным КПЕ с фторопластовым диэлектриком, разработал который молодой тогда еще конструктор, а впоследствии ведущий специалист по КПЕ в Союзе, Илья Школьник.

Полоса частот, воспроизводимых малогабаритным громкоговорителем 0.15ГД-1 составляет 400...3000 Гц, выходная мощность УНЧ - 150 мВт. Действие АРУ 16 дБ. Работа приемника сохраняется при снижении напряжения питания до 5.6 В. Ток покоя 6 мА. Длительность работы при средней громкости от батареи или аккумулятора 6 - 7 часов.

Часть приемников имела разъем для того, чтобы заряжать аккумулятор, не извлекая его из корпуса приемника. Делать это нужно было с некоторой осторожностью: - при выключенном приемнике и строгом соблюдении полярности подключения зарядного устройства (надписью вверх).

В 1962 году приемник был доработан, изменена печатная плата, улучшены чувствительность и избирательность.

Gauja - первый в СССР серийный малогабаритный приёмник. Выпущено почти 300000 шт.
Дизайнер - А. Ирбите. Разработчики - Альберт Брач, Юрий Изак и другие в бытность директором рижского радиозавода Валдиса Павловского.
Технические характеристики:
Чувствительность на ДВ - 4 мВ/м, на СВ  - 2.5 мВ/м.
Избирательность не хуже 12...16 дБ.

Размеры корпуса: 162 - 98 - 39 мм.
Масса приёмника с батареей и футляром - 600 г.

1959 год

из журнала 1960 г.

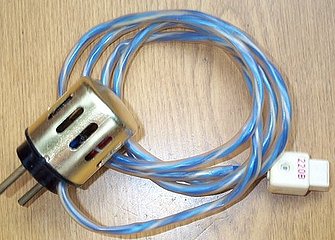

чья фотка, не знаю, но другой фотки ЗУ нет

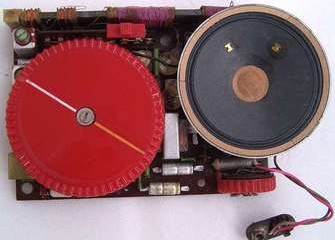

Красивая ручка настройки. Для любителей децималов !?

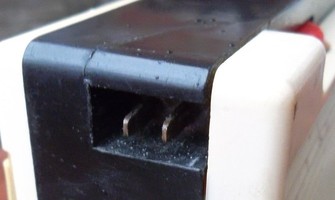

Контакты подключения ЗУ

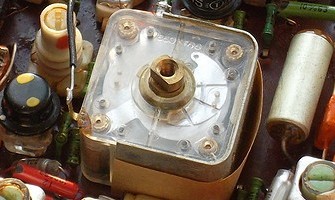

КПЕ с фторопластовым диэлектриком

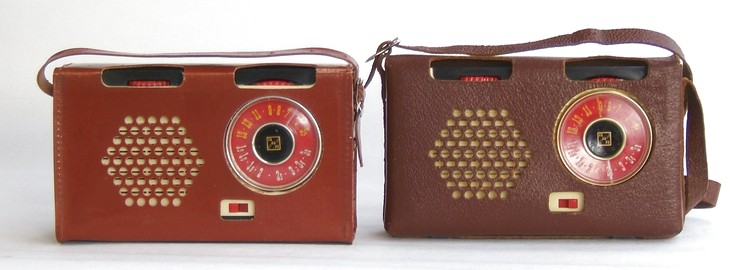

В футпяре с длинным ремнем. Узнаем кино?
 На жестком футляре с коротким ремешком есть тисненое название радиоприемника Gauja

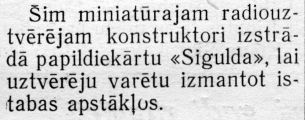

Это дополнительный настольный громкоговоритель Sigulda для радиоприемника Gauja.

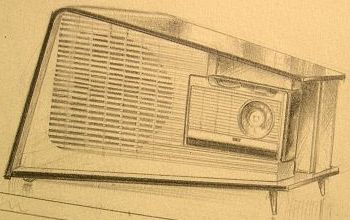

На фото - эскиз А. Ирбите.

Одновременно был разработан (не выпускался) и упрощенный однодиапазонный радиоприемник Sprīdītis.

Прочитать:

1. Журнал Zvaigzne 20 1960 г.
2. Журнал Радио №7 1961 г., с.08 - Коротко о новом
3. Партийная пресса
4. Киножурнал
5. И.М.Божко, К.А.Локшин. Транзисторные радиовещательные приемники. М-Л, Энергия, 1966.
6. Е.А.Левитин, Л.Е.Левитин. Радиовещательные приемники. Справочник. М., Энергия, 1967.
и др. более поздние справочники
