Salena 215 (Abava РП-8332) 1990 год

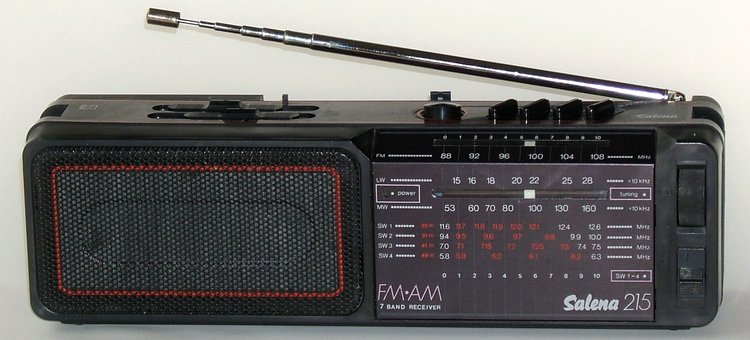

Salena 215

Диапазоны АМ: LW - 150...280 kHz, MW - 530...1600 kHz, SW1 - 25 m, SW2 - 31 m, SW3 - 41 m, SW4 - 49 m.
Диапазон FM: 88...108 MHz или 68...74 MHz (указано на шкале и на упаковке).

ПЧ АМ - 465 кГц, ПЧ ЧМ - 10.7 МГц

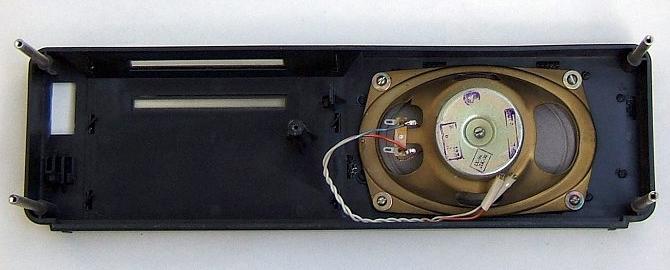

Радиоприемник Salena 215 (разрабатывался как Abava РП-8332 Сг2.021.045ТУ) Кандавского радиозавода ПО «Radiotehnika»  при своих небольших габаритах: 322 - 96 - 80 мм и весе 1.3 кг имеет 7 диапазонов. Прием производится на внутреннюю магнитную и телескопическую антенны. В приемнике имеется встроенный блок питания и отсек для 6 элементов 343 (size C, LR14), где можно установить и 2 батареи 3336 (2х4.5 В). В акустической системе применена динамическая головка 1ГД-54 (2ГДШ-3), обеспечивающая хорошее звучание.

Пластмассовый корпус черного или серого цвета состоит из 3 частей. Сверху находится выключатель питания, 4 кнопки переключателя диапазонов (FM, LW, MW, SW), регуляторы громкости и тембра. На передней панели справа имеется ручка настройки и дополнительный переключатель SW1...SW4. Слева сбоку есть гнездо сетевого кабеля и телефона, сзади гнезда внешней антенны и заземления. Предусмотрен ремень для переноски.

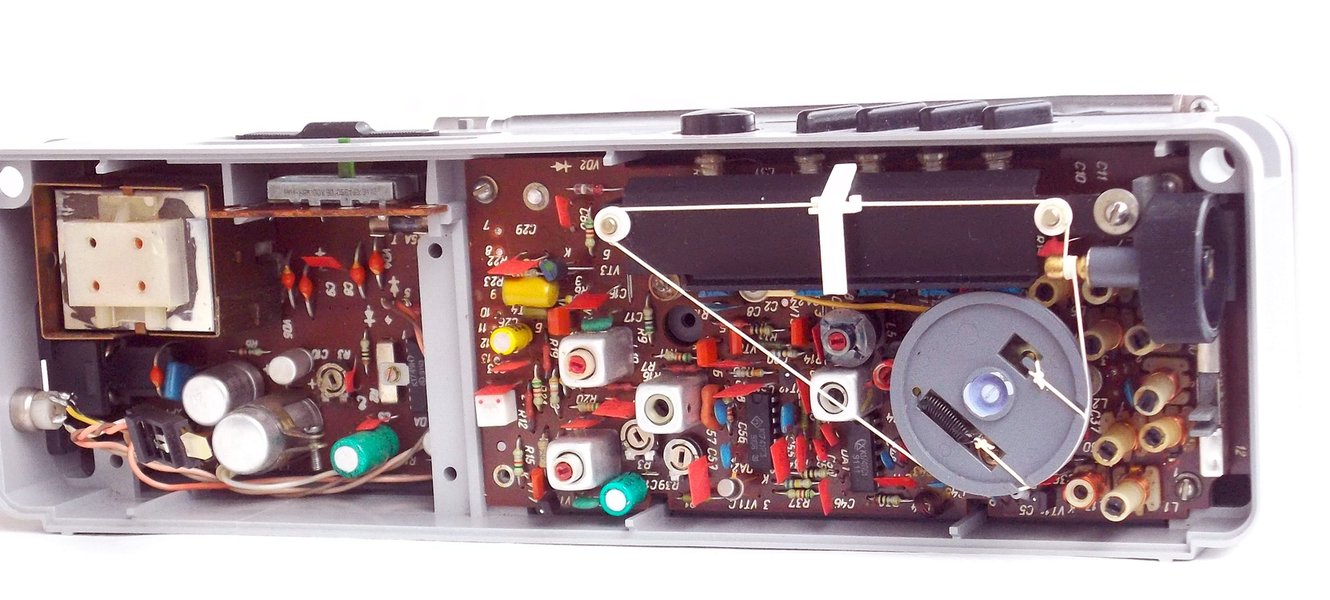

Часть элементов конструкции такие же, как в приемнике Abava РП-8330. В корпусе радиоприемника Salena 215 расположены две платы: плата блока питания с УНЧ на микросхеме К174УН7 и плата собственно радиоприемника. Эти унифицированные платы предусматривалось применять во всех радиоприемниках серии Salena 21х. Младшие модели серии с меньшим количеством диапазонов, на плате радиоприемника в них просто не устанавливались ненужные для конкретной модели элементы.

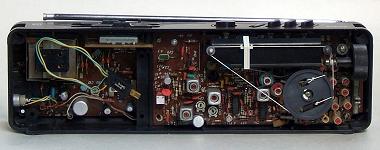

Без передней части корпуса

Проспект



схемы пока нет

Инструкция

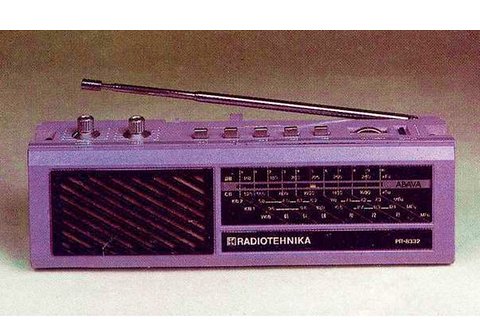

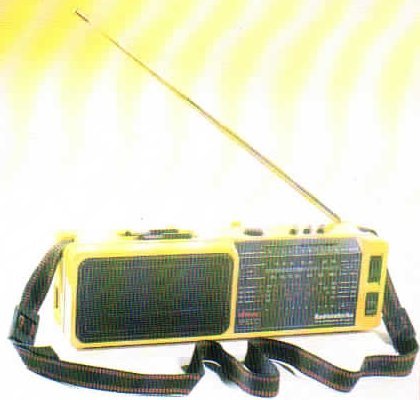

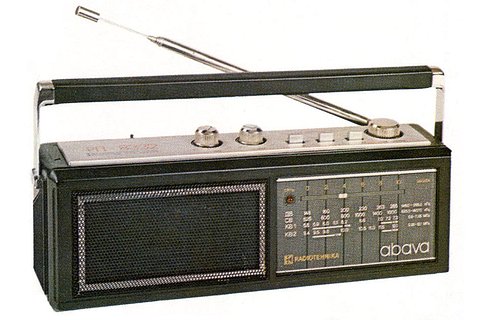

От РП-8330 до РП-8332, от Абавы до Салены. Опытные образцы.
