Малахит (1973...1979 г.)

из музея RRR

Документация на видеомагнитофон Малахит разработана во ВНИИТ (НИИ телевидения) в 1968 г. Видеомагнитофон был компактнее и проще в эксплуатации, чем профессиональные аппараты. В нем использовалась наклонно-строчная запись одной магнитной видеоголовкой на ленту (импортную) шириной 25.4 мм, одной катушки хватало на 1 час записи. Размеры видеомагнитофона 570х432х265 мм, вес 38 кг.
Производство было налажено в экспериментальном цехе RRR. Для подготовки производства в КБ Орбита была создана отдельная группа, которая для достижения надежной работоспособности произвела существенную корректировку конструкции и документации. Ведущий конструктор по электрической части - Григорий Мурин, а по конструкции - его зам Зигурдс Раса. В схеме появились отечественные интегральные и гибридные микросхемы. Говорят, на этом магнитофоне в ЦУП записывали стыковку Союз-Аполлон. После модернизации уже в конце производства видеомагнитофон стал цветным.

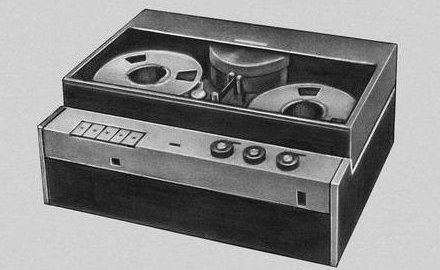

картинка с выставки



ЛПМ снизу / БВГ Микросхемы на плате управления вращением видеоголовки и плате демодулятора видеосигнала
