Мелодия 106-стерео   (1977 г.)

 из коллекции Раймонда Аустерса

Диапазоны радиоприемника:

ДВ: 150 - 408 кГц (735 - 2000 м), СВ: 525 - 1605 кГц (187 - 572 м), УКВ: 65.8 - 73 МГц (4.11 - 4.56 м)

КВ1: 3.95 - 5.75 МГц (50 -75 м), КВ2:  5.95 - 7.3 МГц (41 -49 м), КВ3: 9.5 - 12.1 МГц (25 - 31 м)

ПЧ АМ - 465 кГц,  ПЧ ЧМ - 10.7 МГц

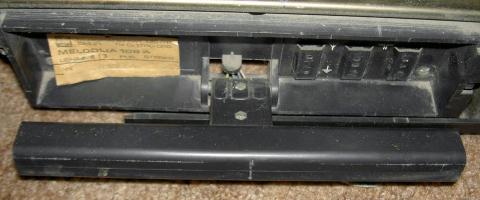

Музыкальный центр Мелодия 106-стерео Сг1.780.026-77 представляет собой комплекс радиоаппаратуры, объединяющий приёмник, магнитофонную панель и электропроигрыватель. Он состоит из 17 функционально-законченных блоков. Многие блоки аналогичны примененным в магниторадиоле Мелодия 105

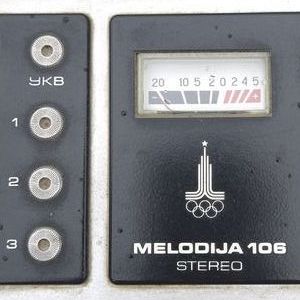

Радиоприёмник выполнен на основе ВЧ тракта радиолы Мелодия-101-стерео и обеспечивает приём радиостанций в диапазонах ДВ, СВ, КВ1...КВ3 и УКВ. В приемнике предусмотрена фиксированная настройка на 3 радиостанции в диапазоне УКВ с сенсорным переключением и индикацией, включение обзорного диапазона УКВ с отключением АПЧГ и индикацией "нуля" S-кривой при настройке,  бесшумная настройка. В каждом из диапазонов тракта АМ используется отдельный гетеродин. Прием в диапазонах ДВ, СВ и КВ осуществляется на внешнюю антенну, а в диапазоне УКВ на асимметричный диполь. На ДВ и СВ можно вести прием на встроенную магнитную антенну.

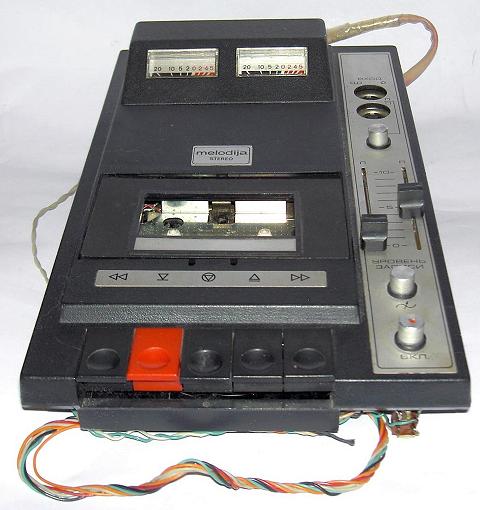

В музыкальном центре применяется ЭПУ IIЭПУ-62СМ-01 с магнитной головкой ГЗМ-105 и стереофоническая кассетная магнитофонная панель на базе ЛПМ 1S35-113/Z производства Венгерской Народной Республики. Скорость движения магнитной ленты 4.76 см/с, коэффициент детонации ЛПМ 0.3%.

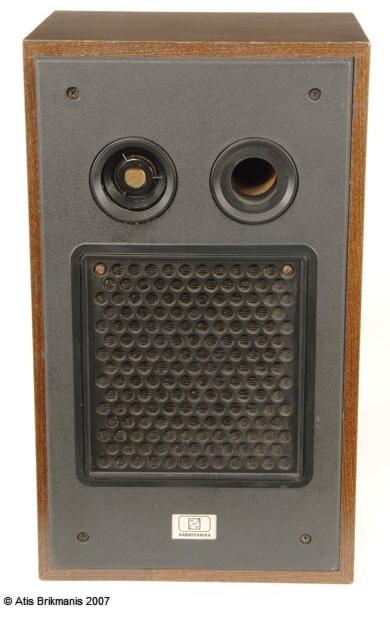

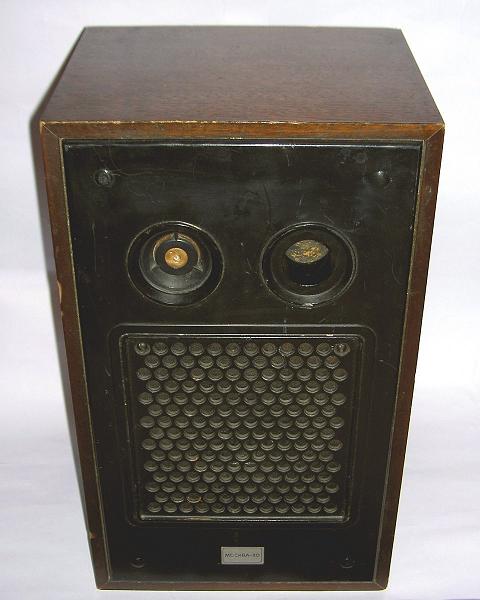

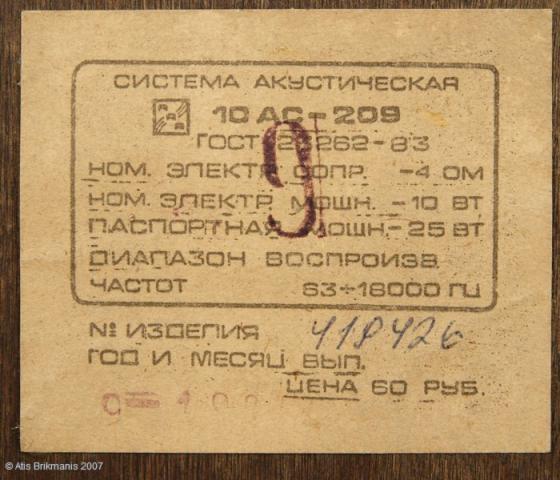

Для усиления НЧ сигналов в аппарате использованы блоки УКУ Радиотехника-020-стерео, работающие на  акустические системы 10АС-9 (позднее называемые 10АС-209, 10АС-409). В каждом громкоговорителе установлены динамические головки 10ГД-34 и 3ГД-2.

Технические характеристики:

Реальная чувствительностъ с наружной антенны в диaпaзoне ДВ - 40...60 мкВ, СВ - 20...50 мкВ, КВ - 15...30 мкВ, УКВ - 1...2 мкВ; при работе с внутренней магнитной антенной в диапазоне ДВ - 1.5 мВ/м, СВ - 0.4 мВ/м.

Номинальный диапазон воспроизводимых частот тракта AM - 50...7300 Гц, УКВ и грамзаписи - 50...18000 Гц, магнитной записи - 50...10000 Гц.

Номинальная выходная мощность 10 Вт в каждом канале, максимальная - 25 Вт в канале.

Потребляемая мощность при приёме передач радиостанций - 40 Вт, при воспроиэведении грамзаписи - 50 Вт.

Габариты радиолы: 650 - 445 - 200 мм, масса - 20 кг, габариты АС: 360- 210 - 177 мм, масса 5 кг (каждой).

кБ(приемник)

(магнитофон)

Радио 1979 г. №3
