Orbita  (1964...1969 г.)
ИЩ2.021.073

СВ: 520 - 1600 кГц (577 - 187.5 м)
КВ: 3.9 - 12.2 МГц (75.0 - 25.0 м)

ПЧ - 465 кГц


Первая конструкция кассеты, сборная

Orbita - малогабаритный радиоприемник на 8 транзисторах предназначен для приема на внутреннюю магнитную антенну в диапазонах СВ и КВ. Корпус приемника изготовлен из ударопрочного полистирола разного цвета, в нем установлен динамик 0.1ГД-6Т. Ручка настройки, регулятор громкости с выключателем и гнездо телефона расположены на боковых стенках корпуса, переключатель диапазонов - сзади. Кассета с 4 элементами 316 устанавливается под задней крышкой, закрепленной невыпадающим винтом. Приемник комплектовался кожаным футляром и миниатюрным телефоном ТМ-4.

Главный конструктор приемника - Н. Дудоров, дизайнер - А. Ирбите.

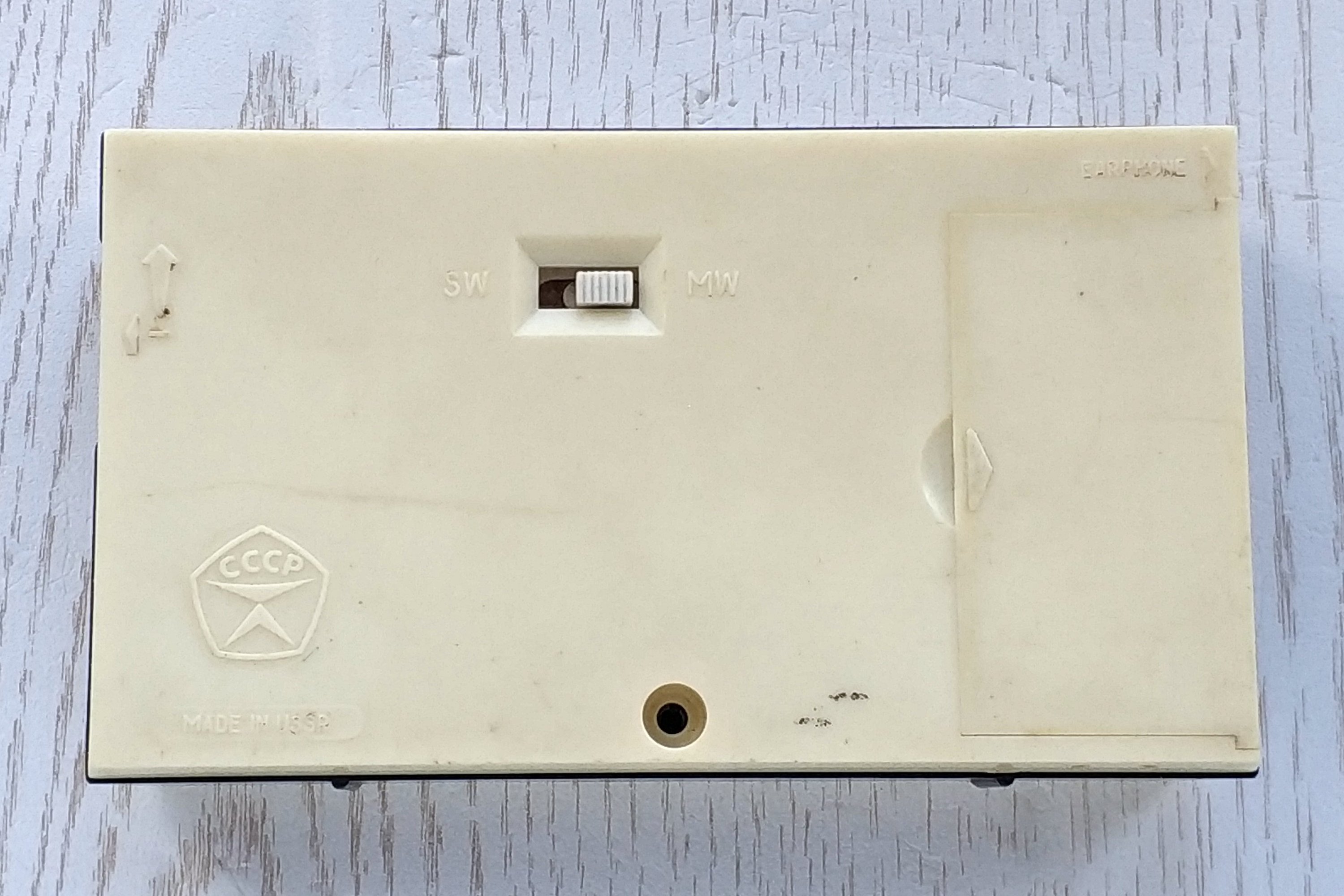

Надо отметить, что было 2 варианта диапазона КВ: 25...75 и 19...50 м. В 1967 г. приемник слегка модернизирован - переключатель диапазонов МДПВ-11-6 заменен на ПД2-6П2Н.

Технические характеристики:
Чувствительность на СВ - 1 мВ/м, КВ - 0.6 мВ/м.
Выходная мощность 50 м Вт.
Источник питания - 4 элемента 316 (6 В).

Габариты: 140 - 80 - 35 мм, масса - 320 г.



30K          Радио №4 за 1969 г.

верньер

без задней крышки

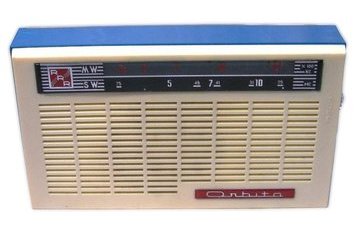

Орбита синяя

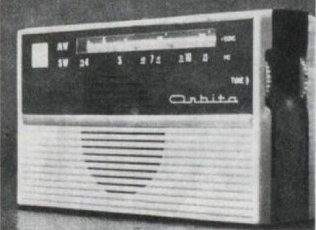

это тоже Орбита

Из моей коллекции - время отметинки то оставило

другой футлярчик
