Orbita 2 (1970 г.)

СВ: 525 - 1605 кГц (571.4 - 186.9 м)

КВ: 3.95 - 12.1 МГц (75.0 - 25.0 м)

ПЧ - 465 кГц



кассета новой конструкции

Orbita-2 - это малогабаритный супергетеродин, собранный на 8 (7) транзисторах. Как и Orbita, он предназначен для приема в диапазонах СВ и КВ на внутреннюю магнитную антенну. Корпус из ударопрочного полистирола отличается внешним видом, в нем установлен динамик 0.1ГД-6. Ручки настройки, регулятор громкости с выключателем и гнездо телефона расположены на боковых стенках корпуса. Переключатель диапазонов расположен сзади. В задней части корпуса есть крышка отсека для установки кассеты из 4 элементов 316. Радиоприемник комплектовался кожаным футляром и миниатюрным телефоном ТМ-4.

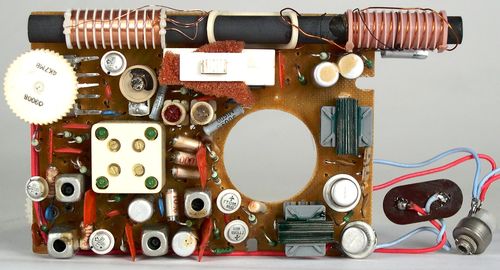

Магнитная антенна выполнена на сердечнике из феррита 150ВЧ, в контурах КВ применен феррит 50ВЧ. В отличии от приемника Orbita здесь имеется плавная настройка в диапазоне КВ (с помощью подстроечного конденсатора, образованного лепестком из бронзы и общим проводником печатной платы).

В 1972 г. приемник модернизирован - исключен транзистор стабилизатора напряжения гетеродина. В связи с этим изменилась и надпись на шкале (известно 3 вида шкалы Orbita-2 да еще Taino-74)

15 августа 1973 г. выпущен 1 000 000 (миллионный) приемник. Всего же произведено 1,6 миллиона приемников Orbita всех модификаций, большая часть (более 1 млн) предназначалась для экспорта.

Технические характеристики:
Чувствительность на ДВ и КВ - 1 мВ/м.
Выходная мощность 100 мВт.
Источник питания - 4 элемента 316 (6 В).

Габариты: 150 - 80 - 36 мм, масса - 340 г.





Разные варианты шкалы



Download 89K

30K

"Taino 74" из коллекции Атиса Брикманиса

Taino 74 - радиоприемник для Кубы.

Taino (дельфин), как и Siboney - самоназвание одного из племен, живших на Кубе до колонизации.



Foto A. Brikmanis

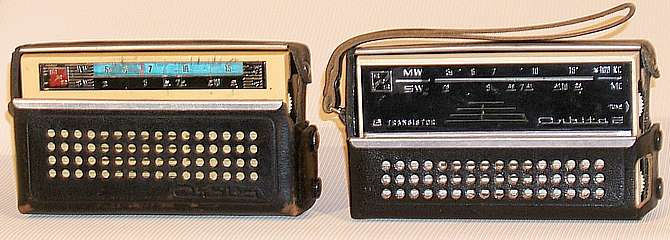

Orbita и Orbita 2

братья - старший и младшенький
