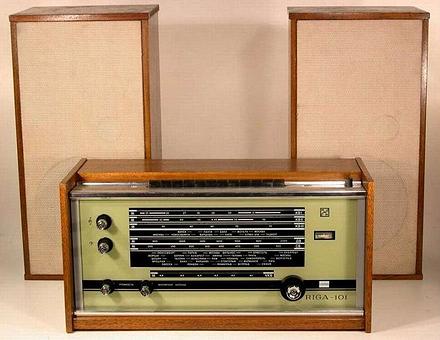

Стереорадиола 1 класса (УСРП-1) 1967-1971 г.

Rīga 101.

ДВ: 150...408 кГц (2000...735 м)
СВ: 525...1605 кГц (571...187 м)

КВ I: 3,95...5,75 МГц (76,0...52,1 м)
КВ II: 5,65...7.4 МГц (53...40 м)
КВ III: 9,4...12.1 МГц (31,9...24,8 м)

УКВ:  65,8...73,0 МГц

ПЧ АМ - 465 кГц,   ПЧ ЧМ - 6,8 МГц


150K

Как тогда было заведено, к ноябрю 1967 года на заводе им. А.С.Попова подготовили к производству новые модели унифицированных радиол и радиоприёмников на транзисторах и изготовили их опытные образцы. Среди них стереорадиола 1 класса Rīga 101 и радиоприемник с таким же названием. Радиоприёмник позволяет принимать стереопрограммы по системе с полярной модуляцией, а радиола еще и проигрывать стереофонические грампластинки. II ЭПУ-32С в проигрывателе 4-скоростное - 16, 33, 45 и 78 об/мин, имеет полуавтоматическое включение и автоматическое выключение, микролифт. В каждой из двух колонок акустической системы АС80-2-1 установлены громкоговорители 4ГД-5 и 1ГД-3.

Чувствительность приёмника с гнезд внешней антенны на ДВ, СВ, КВ - 30мкВ, с внутренней магнитной антенной в диапазонах ДВ и СВ - 0.7 мВ/м.

Избирательность по соседнему каналу в диапазонах ДВ, СВ - 60 дБ, по зеркальному: - в диапазонах ДВ- 60 дБ, СВ- 46 дБ, КВ- 50 дБ, УКВ- 30 дБ. АРУ позволяет получить изменение выходного сигнала на 4...5 дБ при изменении входного сигнала более 40 дБ. Коэффициент АПЧ в диапазоне УКВ - 10 раз.

Чувствительность с гнезд звукоснимателя 200 мВ. Звуковой частотный диапазон 80...18000 Гц. Регулировка тембра плавная, раздельная по НЧ и ВЧ. Номинальная выходная электрическая мощность каждого канала УНЧ - 1.5 Вт. Мощность, потребляемая от сети при приёме радио 25 Вт, при воспроизведении грамзаписи 30 Вт.

Габариты и масса блоков:
радиоприемника
- 470-240-260 мм, 10 кг; проигрывателя - 394-327-168 мм, 6.5 кг; каждой колонки АС - 470-240-205 мм, 12 кг.

Rīga-101 Б - другой набор диапазонов КВ:
КВ I 16...19 м, КВ II 25...31 м, КВ III 41...52 м

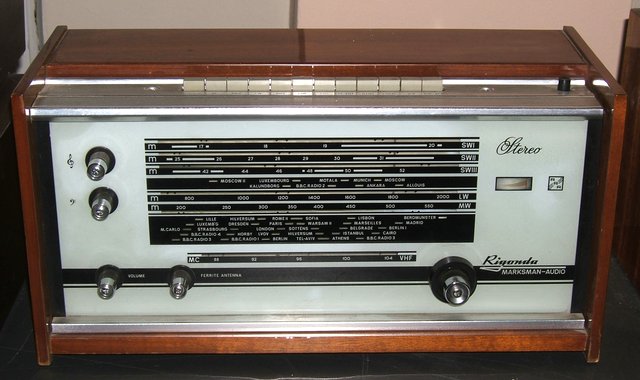

Rigonda MARKSMAN-AUDIO - кроме таких же диапазонов КВ имеет европейский диапазон УКВ: 87,5...104 MHz и ПЧ 10,7 MHz

Полное описание радиолы в книгах:
1. Асаба Э. А., Дерябин В. И. Транзисторные радиолы и радиоприемники первого класса. М., Связь, 1972. ТРЗ 66.
2. V. Derjabins, V. Papušs, V. Habibulins. I klases tranzistoru stereofoniskās radiolas un pārnēsājamie radiouztvērēji. Rīga, Liesma, 1976.
3. статья в журнале Радио 1967г. №11 с.25. Унифицированные радиолы и радиоприемники ... Р. Фридрихсон.
