Rīga 102   (1967 г.)

ДВ: 150...408 кГц (2000...735 м)
СВ: 525...1605 кГц (571...187 м)

КВ1: 3,95...5,75 МГц (76,0...52,1 м)
КВ2: 5,65...7,4 МГц (53...40 м)
КВ3: 9,4...12,1 МГц (31,9...24,8 м)

УКВ:  65,8...73,0 МГц

ПЧ АМ - 465 кГц,   ПЧ ЧМ - 6.8 МГц



схема почти как у Риги 101



  Монофоническая радиола 1 класса

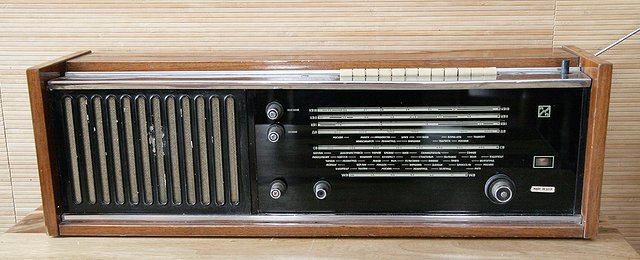

Блок радиоприемника

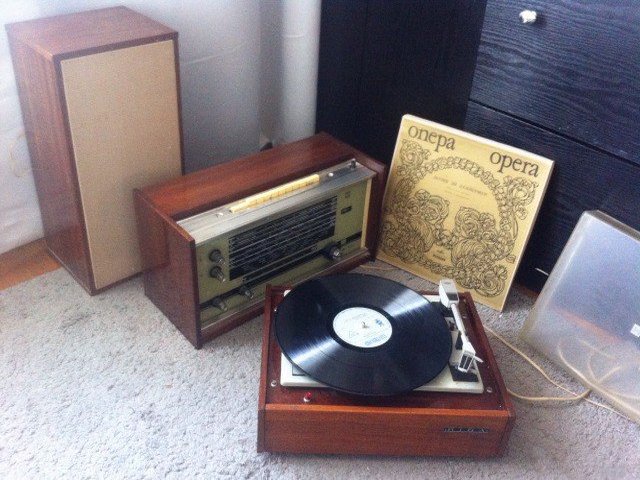

Как тогда было заведено, к ноябрю 1967 года на заводе им. А.С.Попова подготовили к производству новые модели унифицированных радиол и радиоприёмников на транзисторах и изготовили их опытные образцы. Среди них монофоническая радиола 1 класса Rīga 102, позволяющая проигрывать обычные и долгоиграющие грампластинки. Комплект радиолы состоял из блока приемника, электропроигрывателя и акустической системы. II ЭПУ-40 в проигрывателе 4-скоростное - 16, 33, 45 и 78 об/мин, имеет полуавтоматическое включение и автоматическое выключение, микролифт. Позднее применялось 3-х скоростное II ЭПУ-50.

Чувствительность приёмника с гнезд внешней антенны на ДВ, СВ, КВ - 30 мкВ. Чувствительность с внутренней магнитной антенной в диапазонах ДВ и СВ - 0.7 мВ/м. Избирательность по соседнему каналу в диапазонах ДВ, СВ - 60 дБ, по зеркальному каналу в диапазонах ДВ - 60 дБ, СВ - 46 дБ, КВ - 50 дБ, УКВ - 30 дБ. АРУ позволяет получить изменение выходного сигнала на 4...5 дБ при изменении входного сигнала более 40 дБ. Коэффициент АПЧ в диапазоне УКВ - 10 раз.

Чувствительность с гнезд звукоснимателя 200 мВ. Звуковой частотный диапазон 80...18000 Гц. Регулировка тембра плавная, раздельная по НЧ и ВЧ. Номинальная выходная электрическая мощность усилителя НЧ 1.5 Вт.

В колонке АС80-2-1 установлены громкоговорители 4ГД-5 и 1ГД-3.

Мощность потребляемая радиолой от сети при приёме радио 25 Вт, при воспроизведении грамзаписи 30 Вт.

Габариты и масса блоков:
радиоприемника - 470-240-260 мм, 10 кг; проигрывателя - 394-327-168 мм, 6.5 кг; акустической колонки  - 470-240-205 мм, 12 кг.





Разные ЭПУ Шасси
Полное описание радиолы в книге:
Асаба Э. А., Дерябин В. И. Транзисторные радиолы и радиоприемники первого класса. М., Связь, 1972. ТРЗ 66.
