Daugava
Радиола 2 класса (1954-1959 г.)

Daugava - главная река в Латвии

ДВ: 150 - 415 кГц (2000 - 723 м)
СВ: 520 - 1600 кГц (577 - 187.5 м)
КВ1: 3.95 - 7.5 МГц (76.0 - 40.0 м)
КВ2: 9.0 - 12.1 МГц (33.3 - 24.8 м)

ПЧ - 465 кГц

Из коллекции Зенонаса Лангайтиса. г.Каунас

Радиоприемник имеет 6 ламп: 6А7, 6Б8С, 6Н9С- 2шт, 6П3С, 6Е5С.

Радиола «Daugava» - это радиоприемник и универсальный проигрыватель, расположенный за откидывающейся шкалой внизу. Проигрыватель, изготовленный на Рижском электроарматурном заводе (REAR), состоит из двигателя ЭДГ-1 с автостопом, электромагнитного звукоснимателя УЭЗ-1 с двумя корундовыми иглами и механизма переключения скорости вращения диска. Громкоговоритель - 3ГД-2РРЗ.

Выпускался и радиоприемник Daugava. Вначале приемник и радиола имели одинаковые корпуса, к 1956 году для приемника разработали новый корпус. Его габариты 535 - 393 - 270 мм, масса - 15.8 кг. Был конструкторский вариант приемника уменьшенной высоты  с горизонтально закрепленным громкоговорителем.

Ручки управления - настройки, громкости и тембра находятся на боковых стенках, а клавишный переключатель диапазонов расположен над шкалой (у приемников в новом корпусе под шкалой).

В СССР по схеме и конструкции Даугавы делали еще три радиолы: Аврору (завод №794 МАП Радиоприбор, Ленинград), Исеть (завод №379 МАП, г. Каменск-Уральский), Иртыш (завод №373 МАП, г. Омск). Отличия только в эмблемах заводов да надписях на задней картонке.

Технические характеристики:

Чувствительность на ДВ и СВ - 150 мкВ, КВ - 250 мкВ.

Выходная мощность УНЧ - 2 Вт.

Потребляемая мощность 85 Вт при прослушивании пластинок, 75 Вт - приемник.

Габариты: 535 - 400 - 316 мм, масса радиолы - 21 кг, приемника - 17.7 кг.

С сайта В. Харченко. 700 кБ



128K          Статья из Радио №1 за 1955 г.



Посмотреть шасси

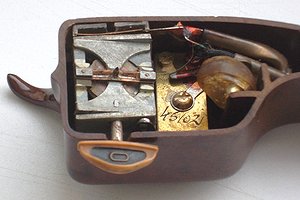

УЭЗ-1
Адаптер УЭЗ-1
