Rīga 10
Радиоприемник 1 кл. (1952-1958 г.)

ДВ: 141.5 - 438 кГц (2000 - 723 м)
СВ: 510 - 1622 кГц (577 - 187.5 м)

КВ1: 3.95 - 5.75 МГц (76.0 - 52.2 м)
КВ2: 6.0 - 7.4 МГц (50.0 - 40.5 м)
КВ3: 9.45 - 12.1 МГц (31.7 - 24.8 м)

ПЧ - 464 кГц

126K          Статья в Радио №2 за 1953 г.

Радиоприемник имеет 10 ламп: 6К3- 2шт., 6А7, 6Б8С, 6Ж8, 6Н9С, 2х 6П6С, 6Е5С, 5Ц4С.

Радиоприемник «Rīga 10» выполнен в деревянном корпусе, отделанном шпоном ценных пород дерева. Шкала  вращающаяся цилиндрическая занимает немного места на передней панели, освобождая его для громкоговорителя. Шкала разделена на 5 диапазонов, проградуирована в метрах и скрыта за передней панелью; в окне видна подсвеченная изнутри часть, соответствующая включенному диапазону. Под шкалой расположены: ручка регулятора тембра ВЧ и ширины полосы (слева), ручка регулятора тембра НЧ (справа) и ручка регулятора громкости (средняя). На правой боковой стенке приемника расположены ручка настройки (ближняя), которая одновременно при выдвижении в сторону переключает с "местного" на "дальний" прием и ручка переключателя диапазонов (дальняя).

Для обеспечения качественного воспроизведения звука в приемнике «Рига 10» применен широкополосный громкоговоритель с магнитом из сплава "Альни" и уменьшенной неравномерностью частотной характеристики. Предусмотрена плавная регулировка тембра в области высоких и низких звуковых частот. При регулировке тембра ВЧ с помощью трехконтурного полосового фильтра изменяется и полоса пропускания УПЧ.

Поддон шасси разделен на два отсека - ВЧ и НЧ. Монтаж приемника выполнен на гетинаксовых панелях.

Радиоприемники первого класса по новому ГОСТ 5651-51 «Рига 10» и «Мир» разработаны к 750-летию Риги. Ведущие разработчики приемника «Рига 10» - Ансис Кундзиньш и Вольдемар Слава. Немного о дизайне и об истории разработки в журнале Zvaigzne за ноябрь 1952 года. Произведено около 140000 приемников.

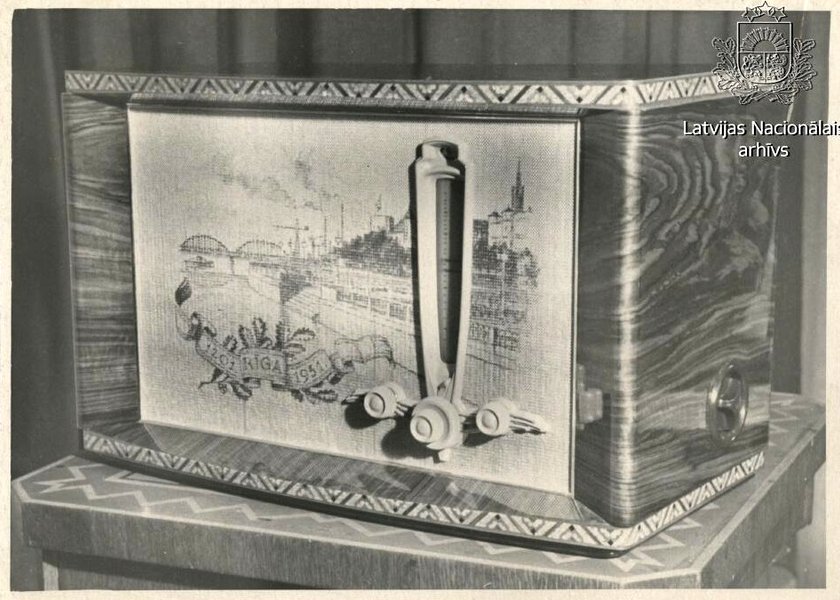

Страница из латышского литературного журнала Zvaigzne за декабрь 1951 г. с фотографиями инкрустированных подарочных радиоприемников «Рига 10» и «Мир М-152».

Технические характеристики:

Чувствительность не хуже 50 мкВ.
Выходная мощность 8 Вт
Потребляемая мощность 85 Вт.

Габариты: 605 - 310 - 340 мм,
масса - 24 кг.


Схема намотки верньеров


Что же внутри?

Рассмотрим шасси

Подключен звукосниматель

Такая вот стрелка

№ 034462

Полный комплект ламп

Ручки покрупнее?

Много интересных фотографий Риги 10 на сайте Валерия Харченко.

1957 г.

Посмотреть инструкцию

1955 г.
