Ригонда 102

Rigonda 102. 1971...1976 г.
Радиола 1 класса (СРЛ-1)

ДВ: 150 - 408 кГц (200 - 735.3 м)
СВ: 525 - 1605 кГц (571.4 - 186.9 м
КВ1: 9.36 - 12.1 МГц (32.0 - 24.7 м)
КВ2: 3.95 - 7.4 МГц (75.9 - 40.5 м)

УКВ: 65.8 - 73 МГц (4.56 - 4.11 м)

ПЧ АМ - 465 кГц, ПЧ ЧМ - 6.5 МГц

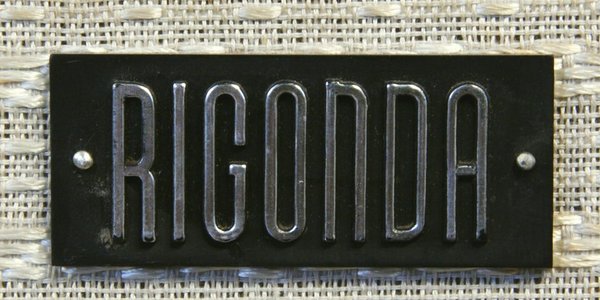

Такая эмблема была чаще

Сделано почти 1.5 млн радиол

Лампы: 6Н3П, 6И1П, 6К4П- 2шт., 6Х2П, 6Н2П, 6П14П- 2шт., 6Е1П.

«Rigonda-102» Сг2.021.021 заменила радиолу Ригонда-моно с мая 1971 года. По сравнению с прежней она обеспечивает более уверенный приём и лучшее качество звука. В Ригонде-102 почти в 2 раза увеличена выходная мощность и чувствительность индикатора настройки, улучшена система АРУ. Введена клавиша "Магнитофон", позволяющая вести запись на магнитную ленту при радиоприёме и при проигрывании грамзаписи.  Надёжность радиолы повышена заменой выпрямителя ABС-80-260 на КЦ401Б. Улучшено и внешнее оформление радиолы.

Акустическая система расположена в нижней части корпуса и состоит из двух 4ГД-28 и двух 1ГД-28. Звуковое давление при номинальной мощности УНЧ 1.6-1.8 н/м. Диапазон эффективно воспроизводимых звуковых частот для тракта AM - 60...7000 Гц, тракта ЧМ - 60...15000 Гц.

В радиоле применялось трехскоростное II ЭПУ-40, предназначенные для воспроизведения записи с обычных и долгоиграющих пластинок (в более поздних модификациях II-ЭПУ-50).

  • Чувствительность приемника радиолы на ДВ, СВ и КВ - 20...60 мкВ, в УКВ диапазоне 3...6 мкВ.
  • Избирательность по соседнему каналу тракта АМ 60...66 дБ.
  • Номинальная выходная мощность радиолы 3 Вт, максимальная 7...10 Вт.
Размеры (без ножек): 640 - 355 - 550 мм, масса - 24 кг.
