Акустическая система (колонки) радиолы Rigonda-stereo.

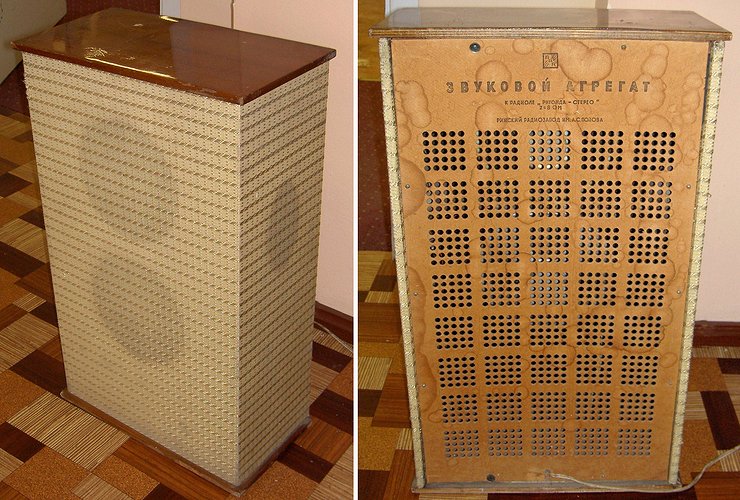

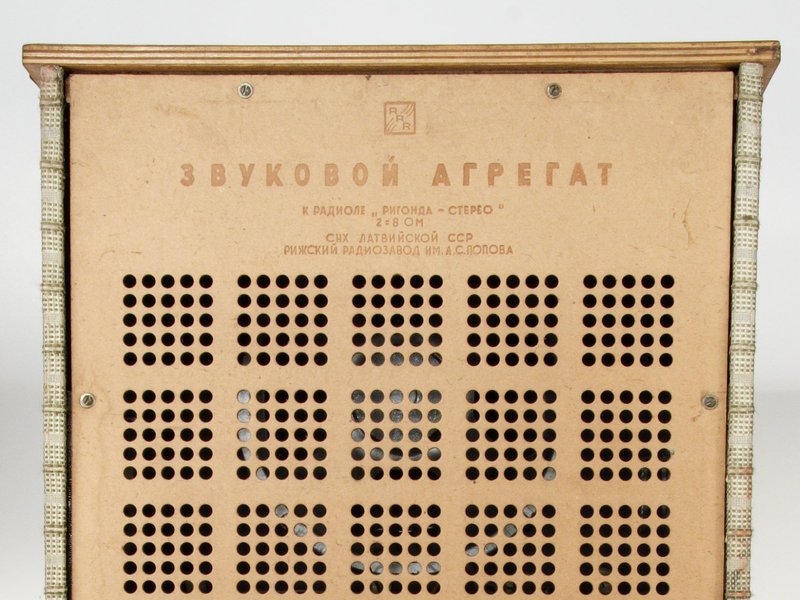

Звуковой агрегат

Акустическая система радиолы «Rigonda-stereo» состоит из двух звуковых колонок. Каждая колонка представляет собой ящик, в котором установлены 4 широкополосных громкоговорителя: - два фронтальных 4ГД-28 и два боковых эллиптических 1ГД-18 (позднее 1ГД-28). Набор громкоговорителей такой же точно, как в корпусе монофонической радиолы «Rigonda-mono». Корпуса колонок изготовлены из фанеры и обтянуты декоративной тканью, верхняя панель колонки, также как и радиоприемного блока, отфанерована дубовым шпоном или покрыта модным тогда полиэфирным лаком. Для установки колонок (и самой радиолы) на полу предусмотрены съемные ножки, выравниваюшие общую высоту аппарата.

Колонки, по сути, двухполосные. Разделение сигнала происходит с помощью конденсатора емкостью 1 мкФ. Общее сопротивления колонки 8Ω - для этого громкоговорители соединены попарно последовательно. Подключение колонок к усилителю радиолы осуществляется с помощью соединительных шнуров, оканчивающихся вилкой с выступом, который при соединении с гнездами на шасси совпадает с вырезами на задней крышке аппарата, обеспечивая таким образом синфазность каналов.

Габариты колонки: 430-320-805 (на ножках) мм, вес 8 кг.

Схема АС Ригонда-стерео

Заметим здесь, что разработчиками предложено было 2 варианта компоновки радиолы «Rigonda-stereo». Выпускался вариант №2. В первом же колонки располагались горизонтально, одна из них могла служить подставкой для самой радиолы. Полированные ящики колонок покрыты светлым дубовым шпоном или полиэфирным лаком, декоративной тканью затянута только передняя панель. В круглом декоративном обрамлении боковых громкоговорителей можно узнать элементы радиоприемника  «Dzintars».


Анонс из журнала ZT №11 1963 г.

Инструкция "Ригонда-стерео"



Схема радиолы

... о громкоговорителях

Литература:
1. Е. А. Левитин, Л. Е. Левитин. Радиовещательные приемники. Справочник. М., Энергия, 1967.
2. Журнал "Наука и техника" №11 1963 г.
3. Журнал "Zinātne un tehnika" №11 1963 г.
4. Радио 1966г. №1 с.36-38. Радиола «Ригонда-моно». В. Пониманский.
