Робот  (1982 г.)

Радиоприемник-сувенир разработан в отделе метрологии RRR.

Радиоприемник прямого усиления (!) СВ диапазона. Схема приемной части выполнена на транзисторах КТ315, УНЧ на микросхеме К174УН4А. Громкоговоритель 0.1ГД-17 (он же 0.25ГДШ-2) - 50 Ом размещен сзади, там же находится регулятор громкости и ручка настройки. Магнитная антенна и батарея Крона размещены в подставке. Светодиоды в глазах мигают в такт музыке.

Корпус робота изготовлен из металлизированной пластмассы, благо эта технология была хорошо освоена на заводе. В подставке такого робота можно разместить карандаши для резолюций и бумагу для заметок.

Размеры подставки:  114-56 мм, высота сооружения - 185 мм.

Заметка в "Радио"

4 кБ

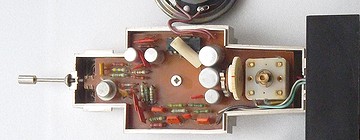

внутренности робота

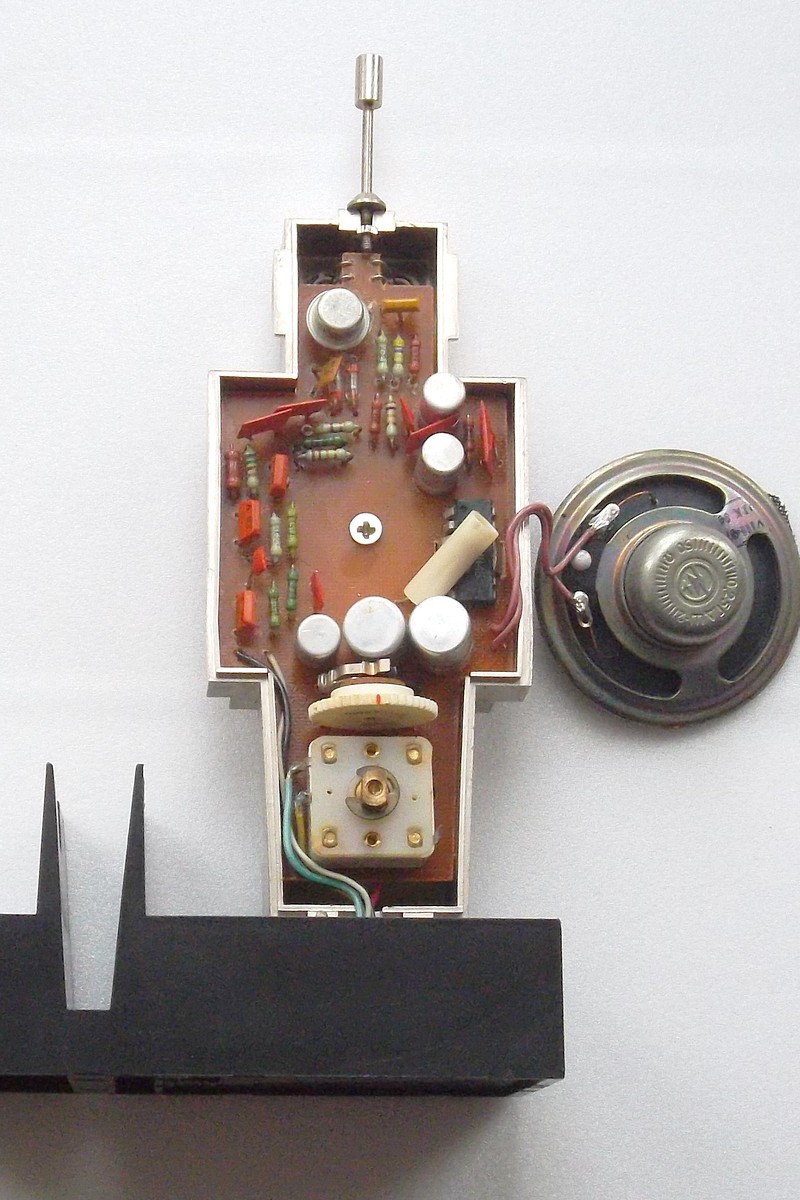

  разглядеть получше
