Simfonija 2

Стереорадиола высшего класса (УСРЛ-В). 1967 г.

слушает этот аппарат Валерий из Пскова

Диапазоны: ДВ,  СВ,  КВ1 (25 м),  КВ2 (31 м),  КВ3 (41 м),  КВ4 (49 м),  УКВ (65.8 - 73.0 МГц).


Лампы: 6Н3П, 6Ж1П, 6К4П- 3шт., 6И1П, 6Х2П- 2шт., 6Н2П- 3шт., 6Е1П, 6П14П- 4шт, 6Ф5П.

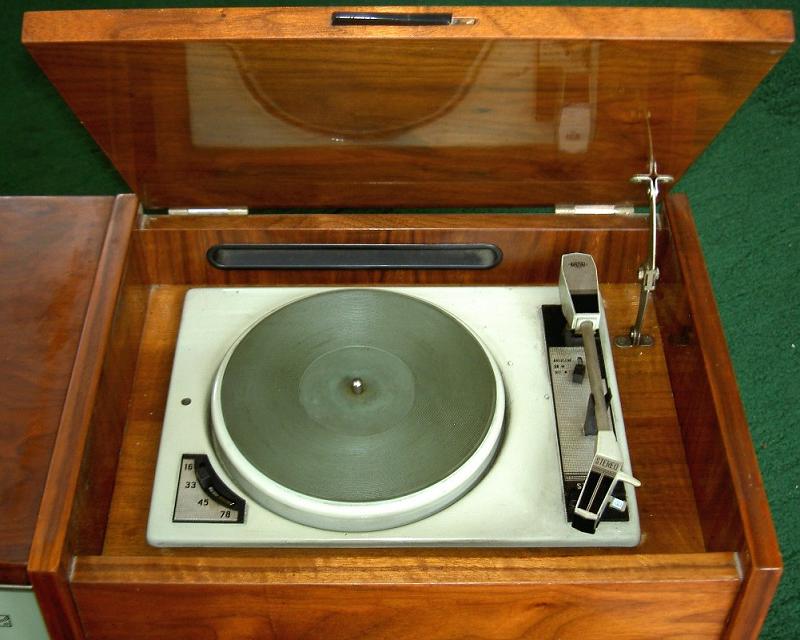

Радиола «Simfonija 2» (2.021.092) - результат основательной модернизации Симфонии, состоит из 17-лампового АМ-ЧМ радиоприёмника с АПЧ, более совершенного стереофонического ЭПУ II ЭПУ-32С с поворотной головкой (вместо II ЭПУ-12) и двух акустических колонок.

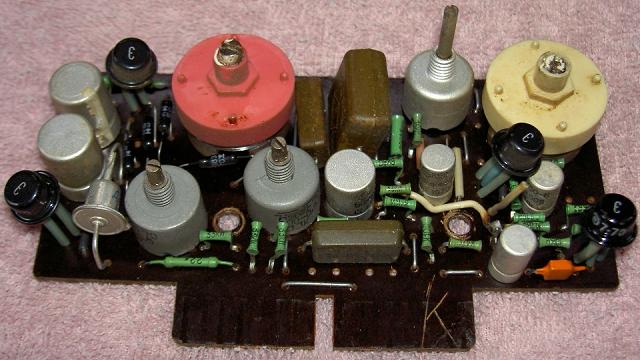

Радиола была в те годы единственной ламповой радиолой со сквозным стереофоническим трактом, которая позволяла принимать стереофонические радиопрограммы в УКВ диапазоне и проигрывать стереофонические грампластинки. Для этого введен специальный блок - стереодекодер СД1-ЛС (по принятой в СССР системе с полярной модуляцией и подавленной поднесущей), позволяющий получить переходное затухание между каналами 18...22 дБ на частотах 500...10000 Гц. Имеется и стереоиндикатор - лампочка 2.5 В / 75 мА.

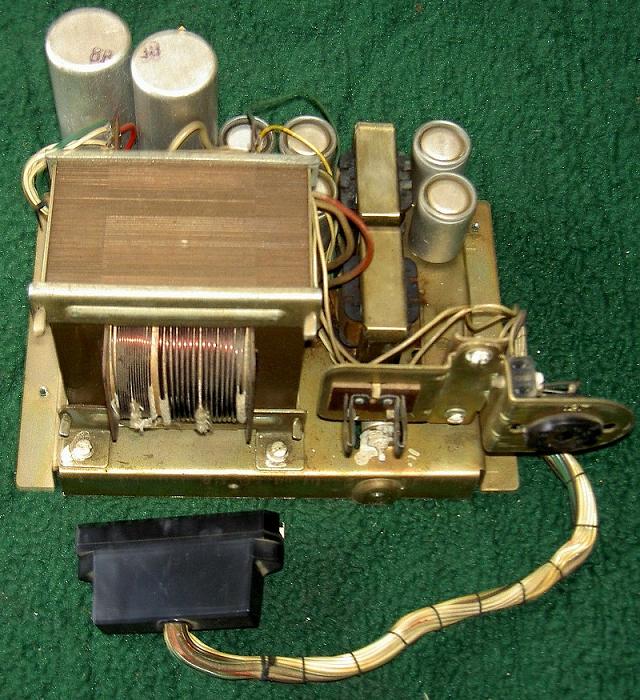

Были внесены схемные и конструктивные изменения в другие блоки. Упрощена конструкция блока УКВ без изменения электрических параметров, несколько изменены блоки КСДВ, ПЧ, блок питания. Блок АПЧ выполнен на новом триод-пентоде 6Ф5П, в анодной цепи которого включен двигатель ДРП-0.65.
Уменьшены габариты акустических систем, в каждой колонке установлено 3 громкоговорителя вместо 4. В качестве НЧ громкоговорителя используется 5ГД-3РРЗ (позднее - знаменитый 6ГД-2), СЧ - это 3ГД-1РРЗ, а ВЧ - 1ГД-3РРЗ. Сами колонки изготовлены из высококачественной фанеры толщиной 10 мм,  в нижней части имеются 2 отсека разных размеров, которые являются акустическими резонаторами и корректируют АЧХ.

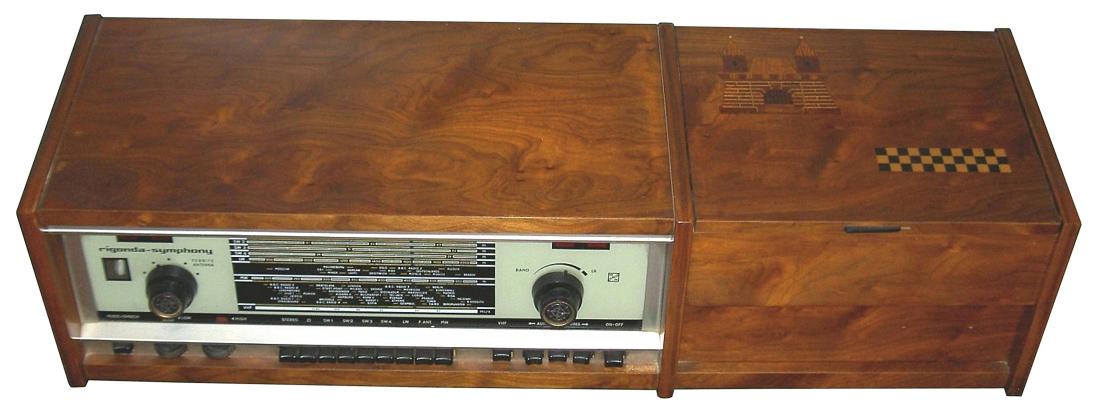

В 1969 году радиоле «Simfonija 2» присвоен Государственный Знак качества. Экспортный вариант радиолы - «Rigonda-Symphony» с европейским диапазоном FM и английскими надписями на шкале. Были, оказывается, и подарочные экземпляры этого роскошного аппарата.
Технические характеристики:

Чувствительность с наружной антенны: на ДВ, СВ, КВ - 50 мкВ, на УКВ - 5 мкВ. Избирательность 60 дБ.

Полоса воспроизведения ЗЧ в диапазонах АМ - 40...7000 Гц,      ЧМ и с пластинок - 40...15000 Гц.

Выходная мощность на канал 4 Вт.

Потребляемая мощность 160 Вт.

Габариты радиолы: 830 - 1100 - 360 мм, вес - 30 кг; габариты АС: 1020(870) - 370 - 255 мм, вес - 16 кг.


             Радио №8 за 1967 г.




Начало "Радиотехника"     Дальше "Симфония 003"

Рисунок из книжки

Дерябин В. И., Пониманский В. Г. Стереофонические ламповые радиолы высшего класса. М., Связь, 1975.
