Simfonija

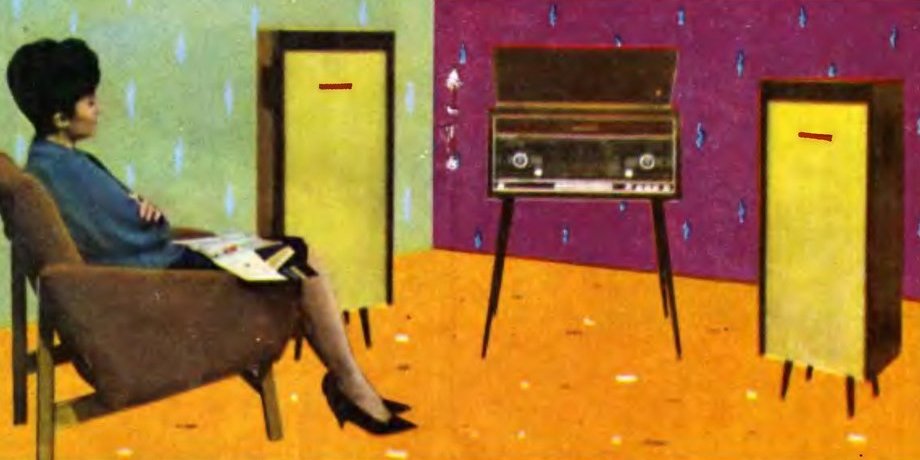

Радиола высшего класса (1964-1967 г.)

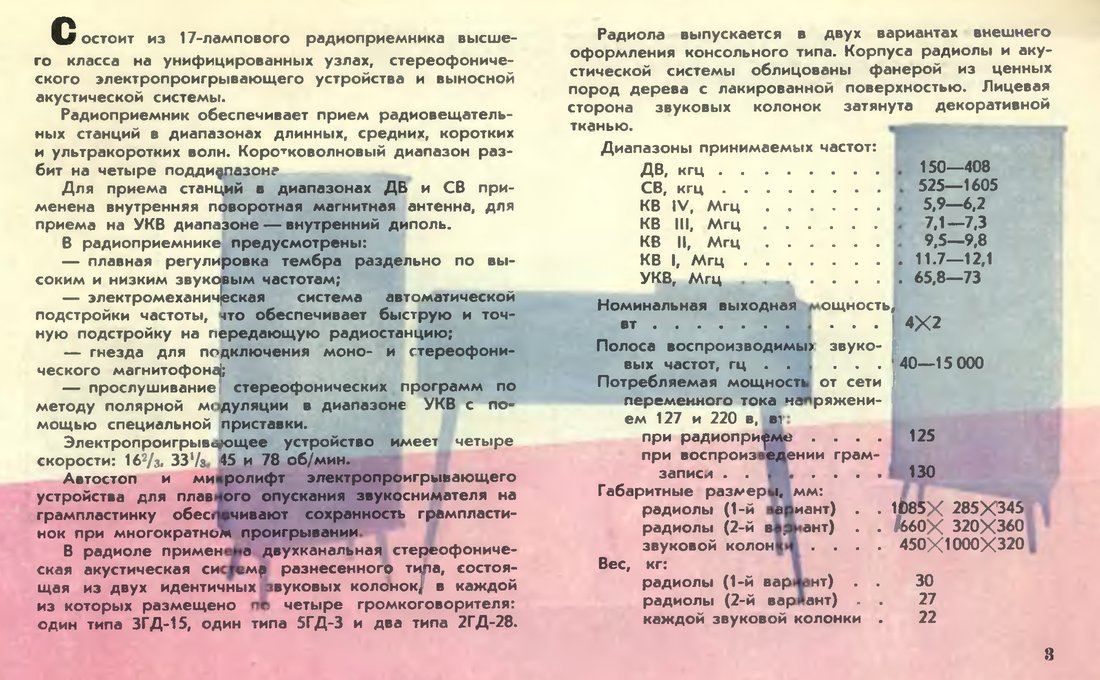

фото из газеты Cīņa №178 за 1965 г.

ДВ: 2000...735 м (150...408 кГц); СВ: 571...187 м (525...1605 кГц); УКВ: 65.8 - 73 МГц (4.56 - 4.11 м);
КВ1: 25 м (11.7 - 12.0 МГц); КВ2: 31 м ( 9.5 - 9.8 МГц); КВ3: 41 м (7.1 - 7.3 МГц); КВ4: 49 м (5.9 - 6.2 МГц)

ПЧ АМ - 465 кГц, ПЧ ЧМ - 6.5 МГц.

Лампы: 6Н3П, 6Ж1П, 6К4П - 3шт., 6И1П, 6Х2П, 6Н2П - 4шт., 6Е1П, 6П14П - 5шт.

Радиола «Simfonija» (2.021.039) состоит из 17-лампового AM/ЧМ приемника, стереофонического электропроигрывателя IIЭПУ-12-4-127В с полуавтоматическим включением, автовыключателем, микролифтом и двух акустических колонок. Проигрыватель имеет 4 скорости вращения диска: 78, 45, 33.5 и 16.6 об/мин.

Радиола Simfonija позволяет прослушивать стереофонические передачи по принятой в СССР системе с полярной модуляцией и подавленной поднесущей в диапазоне УКВ при помощи специальной приставки (здесь ее схема). Приемник построен по принципу функциональных блоков, которых имеется 7: блок УКВ, блок ЭПУ, блок КСДВ, блок ПЧ, блок АПЧ, блок УНЧ  и блок питания.

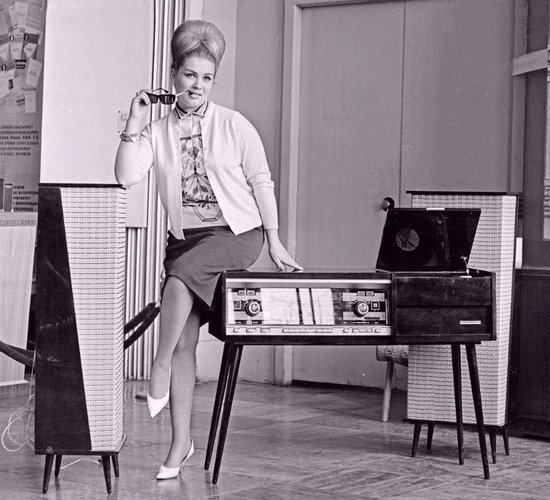

В каждой акустической колонке радиолы установлено по 4 громкоговорителя: низкочастотный 5ГД-3РРЗ, два среднечастотных 2ГД-28, высокочастотный 3ГД-15 и разделительные фильтры. Внешний вид этих колонок показан в авторской статье. Они похожи на колонки, разработанные для радиолы "Teika". Позднее появились колонки, показанные на фото вверху и на схеме. Для лучшего воспроизведения низших звуковых частот применена закрытая акустическая система с несколькими объемными резонаторами.

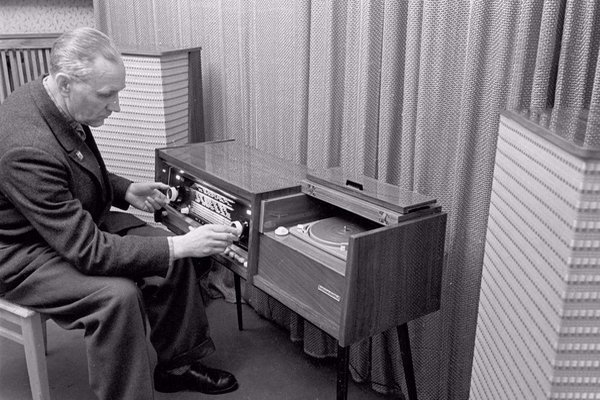

Разработаны два варианта внешнего оформления. В одном электропроигрыватель расположен рядом с приемником, в другом - над ним. Размеры радиолы первого варианта: 270 (825 на ножках) - 1150 - 345 мм,  вес 28 кг.
Каждая звуковая колонка имеет размеры 450-1000-320 мм и весит 20 кг.

Главный конструктор разработки - Владий Пониманский, дизайнеры - А. Ирбите и И. Валдманис

До 1967 г. выпущено около 10000 радиол «Simfonija», затем появилась «Simfonija - 2».

Электрические параметры:

Чувствительность приемника при работе с внешней антенной и выходной мощности 50 мВт в диапазоне УКВ составляет 2 мкВ, в диапазонах ДВ, СВ и KB - 20 мкВ при отношении сигнал/шум 20 дБ. Чувствительность при работе с внутренней магнитной антенной в диапазонах ДВ и СВ - 1 мВ/м. Чувствительность приемника в фиксированном положении "местный прием" в диапазонах ДВ и СВ - 0.7 мВ.

Ширина полосы пропускания приемника в тракте AM при ослаблении сигнала 6 дБ в положении "широкая полоса" - 12 кГц, в положении "узкая полоса" - 5 кГц; в тракте ЧМ ширина полосы пропускания - 140 кГц.

Система АРУ обеспечивает изменение сигнала на выходе приемника 6,5 дБ при изменении сигнала на входе 60 дБ. Коэффициент автоматической подстройки частоты 15 раз.

Максимальная мощность усилителей НЧ - 6 Вт, диапазон воспроизводимых частот от 40...15000 Гц. Пределы регулировки тембра относительно частоты 1000 гц - 15 дБ. Чувствительность усилителя с гнезд звукоснимателя при номинальной выходной мощности 180 мВ., уровень фона - 64 дБ.

Питание осуществляется от сети напряжением 220/127 В, частотой 50 Гц; потребляемая мощность 125 Вт.

Шасси радиолы Simfonija



ч.1  168K (КСДВ)     ч.2  120K(УНЧ и БП)     Статья в Радио №5 за 1965 г.
