Виктория 001-стерео
Радиола высшего класса (СРП-В). 1973...1976 г.

Виктория 001

Диапазоны:

ДВ: 150 - 415 кГц (2000 - 723 м)
СВ: 520 - 1600 кГц (577 - 187.5 м)

КВ1: 3.95 - 5.75 МГц (75 м)
КВ2: 5.9 - 6.2 МГц (49 м)
КВ3: 7.1 - 7.35 МГц (41 м)
КВ4: 9.5 - 9.8 МГц (31 м)
КВ5: 11.7 - 12.1 МГц (25 м)

УКВ: 65.8 - 73.0 МГц

ПЧ АМ - 465 кГц, ПЧ ЧМ - 10.7 МГц

     Радио №1 1975 г.



Транзисторная радиола высшего класса «Виктория 001-стерео» Сг1.780.001 обеспечивает прием в диапазонах ДВ, СВ, КВ и УКВ на внешнюю антенну. На ДВ, СВ возможен прием на встроенную ферритовую антенну. Пять растянутых КВ диапазонов переключаются барабанным переключателем. В диапазоне УКВ имеется плавная и фиксированная настройка (3 станции). Радиола обеспечивает воспроизведение со стереофонических и мононофонических грампластинок всех размеров, есть возможность подключения магнитофона для записи и воспроизведения

Виктория 001-стерео состоит из радиотехнического устройства и двух громкоговорителей 8АС-2, соединенных кабелями длиной 4.5 м с разъемами для подключения. Радиотехническое устройство включает блок настроек, электропроигрывающее устройство IЭПУ-73С со встроенным корректирующим усилителем и блок усилителей мощности.
Реальная чувствительность при Pвых=50 мВт и отношении сигнал/шум 20 дБ с внешней антенны на
ДВ, СВ, КВ - 10...40 мкВ, на УКВ - 1.5 - 2.5 мкВ. Селективность по соседнему каналу - 60...70 дБ. Коэффициент АПЧГ не хуже 4.

IЭПУ-73С с полуавтоматическим управлением звукоснимателем и магнитоэлектрической головкой ГЗУМ-73С позволяет проигрывать пластинки на скорости 33.33, 45.11 и 78* об/мин. Коэффициент детонации 0.15.

Номинальная выходная мощность каждого канала усилителя мощности на нагрузке 8 Ом составляет 4 Вт, максимальная - 16 Вт. Полоса рабочих частот 40...16000 Гц. Мощность, потребляемая от сети при радиоприеме не более 100 Вт.

Каждый громкоговоритель 8АС-2 (40АС-8 до смены ГОСТ) содержит 3 головки прямого излучения: - 8ГД-1, 4ГД-6, 3ГД-2 и разделительные фильтры.

Габариты радиотехнической части: 950 - 675 - 270 мм, масса - 36 кг. Габариты каждой колонки 675 - 360 - 270 мм, масса - 18 кг. Вес комплекта 72 кг.

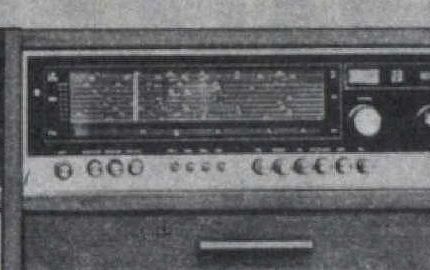

Если присмотреться к опытному образцу радиолы в журнале Zvaigzne №23 за 1972 г., то можно увидеть, что там в радиоприемнике 8 диапазонов КВ  (задействованы все положения барабанного переключателя диапазонов). Есть такая радиола у коллекционеров! Заметим здесь, что в экспортном варианте радиолы Victoria 001-stereo и в судовом радиоприемнике Любава, созданном на базе Виктории 001, тоже имеется по 8 диапазонов КВ.

Была разработана и изготовлены опытные образцы радиолы Виктория 002-стерео, которая отличалась усилителем мощности и внешним оформлением радиоприемника.



Прислал Сергей Лузан

Виктория 002 отличается УНЧ
Радиола Виктория-002
(образец)

экспортный вариант Victoria 001

8ГД-1-25 применялся только в 8АС-2

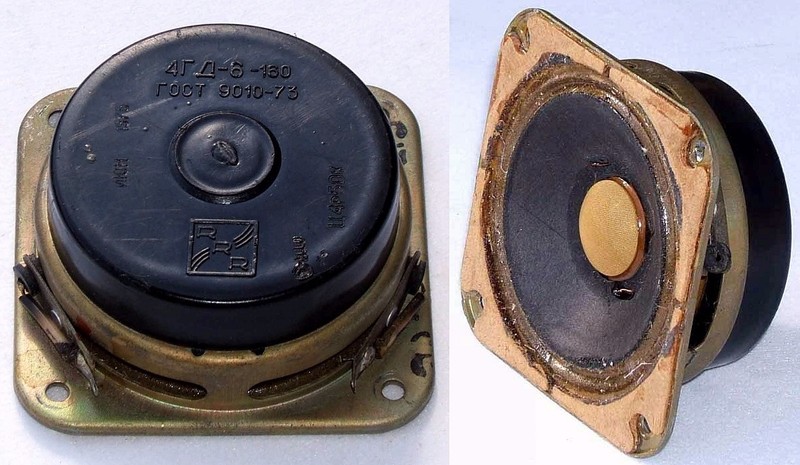

4ГД-6-160 разработанные для 8АС-2

8АС-2 динамики. Пластмассовый колпак снят.

Дополнительно в книжках:

1. Журнал Радио 1970 г. №6 с.42. ... в КБ Рижского радиозавода им. А.С. Попова разрабатывается ...
2. Журнал Радио 1972 г. №1 с.29. Готовятся к выпуску. Стереофоническая радиола высшего класса «Виктория-К001-стерео».
3. Журнал
Zvaigzne 23 за 1072 г., с.
4
. Журнал Радио 1975 г. №1 с.31-36. "Виктория-001-стерео" Н. Инж. С. Рапопорт.
5
. Дерябин В.И., Пониманский В.Г., Транзисторная радиола «Виктория-001-стерео». (ТРЗ, вып.85). М., Связь, 1976.
6.
V.Derjabins, V.Poņimanskis. Augstākās klases stereoradiolas RRR. Rīga, Liesma, 1979.
7
. Белов И.Ф., Дрызго Е.В. Справочник ..., ч.2. М., Сов. Радио, 1979. с. 5-62.
8. Анисимов Н.В. Транзисторные радиоприемники, радиолы, ... (Справочник). К., Технiка, 1980. с.128-148.
9.
M. Lācis. Latvijas dizains. Rīga, Liesma, 1984. c.54-55.
...   и некоторых других.
