Виктория 003 (1977 г.)

ДВ: 150 - 408 кГц, СВ: 525 - 1605 кГц

КВ1: 3.95 - 5.75 МГц (52 - 75 м)
КВ2: 5.9 - 6.2 МГц (49 м)
КВ3: 7.1 - 7.35 МГц (41 м)
КВ4: 9.5 - 9.8 МГц (31 м)
КВ5: 11.7 - 12.1 МГц (25 м)

УКВ: 65.8 - 73.0 МГц

ПЧ АМ - 465 кГц, ПЧ ЧМ - 10.7 МГц



128 кБ     Радио №11 за 1977 г.

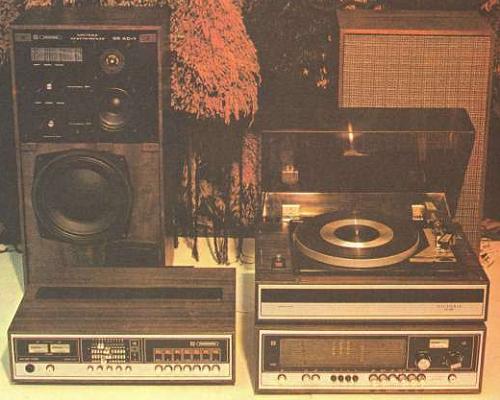

Радиола высшего класса Виктория 003 Сг1.780.016ТУ-77 состоит из 5 блоков,  законченных конструктивно: тюнера, УКУ Radiotehnika 020, электропроигрывателя на базе IЭПУ-73С и двух колонок 35АС-1.

В последующем радиола комплектовалась и проигрывателем с 0-ЭПУ-82СК, и новыми колонками S-90. Позднее была разработана Виктория-003М, отличающаяся дизайном.

инструкция

На базе тюнера Виктории-003 был разработан также судовой радиоприемник Любава-С.



из коллекции Раймонда Аустерса

Тюнер отличается от примененного в Виктории 001 улучшенными параметрами, оформлением шкалы. Реальная чувствительность при выходной мощности 50 мВт и отношении сигнал/шум 20дБ с внешней антенны на ДВ, СВ, КВ - 40 мкВ, на УКВ - 2.5 мкВ. Селективность по соседнему каналу - 60 дБ.

ЭПУ 1 класса IЭПУ-73С имеет полуавтоматическое управление звукоснимателем и магнитоэлектрическую головку  ГЗМ-105. Частоты вращения диска 33.33 и 45.11 об/мин. Коэффициент детонации 0.15.

Остальные параметры радиолы такие же, как у УКУ Radiotehnika 020: - полоса рабочих частот 40...18000 Гц, максимальная выходная мощность каждого канала 50 Вт. Потребляемая мощность 180 ВА.

Габариты УКУ: 480 - 410 - 140 мм, масса - 13 кг;  габариты каждой колонки: 710 - 360 - 282 мм, масса - 27 кг; габариты тюнера 480 - 350 - 172 мм, масса - 10.5 кг;  габариты проигрывателя: 480 - 350 - 190 мм, масса - 10.5 кг

Вес комплекта 88 кг.

Виктория 003М

вид сзади

вид сверху

проигрыватель без крышки

вид снизу



Так лучше (мои старые бумаги)

переключатель диапазонов КВ
