VEF 12 (АПП II) (1967г.)

ДВ: 150 - 408 кГц (2000 - 735 м)
СВ: 525 - 1605 кГц (572-187 м)

КВ1: 11.7 - 12.1 МГц (25 м)
КВ2: 9.5 - 9.775 МГц (31 м)
КВ3: 7.0 - 7.4 МГц (41 м)
КВ4: 5.85 - 6.3 МГц (49 м)
КВ5: 3.95 - 5.7 МГц (52 - 75 м)

ПЧ - 465 кГц

Ручки настройки

 кБ   Статья в Радио № 1 за 1969 г.

Из коллекции Зенонаса Лангайтиса

VEF 12, как и Spīdola, собран на 10 транзисторах. Однако, и схема, и конструкция значительно отличаются от прежних. Для улучшения качества звука применен эллиптический громкоговоритель 1ГД-4ВЭФ. Улучшена фиксация переключателя диапазонов, установлены лампочки подсветки шкалы (2.5 В - 68 мА). В схеме применена более эффективная АРУ, введен регулятор тембра по верхним звуковым частотам. Монтаж выполнен на новой печатной плате. В приёмнике есть гнёзда для подключения внешнего питания 9 В, телефона (50...120 Ом) или внешнего громкоговорителя (8 Ом), магнитофона (уровень записи устанавливается только в магнитофоне).
Для приёма в диапазонах ДВ и СВ имеется магнитная антенна, а в диапазонах КВ - телескопическая. Приём на всех диапазонах возможен и на наружную антенну, причем предусмотрены раздельные гнезда для антенн ДВ-СВ и КВ.

Чувствительность приёмника в диапазонах ДВ и СВ при приёме на магнитную антенну соответственно не хуже 2.0 и 1.0 мВ/м, на наружную антенну  - 250 мкВ. Чувствительность в диапазонах KB не хуже 100 мкВ. Избирательность по соседнему каналу не хуже 34 дБ. Полоса воспроизводимых частот при работе на внутренний громкоговоритель 200...4000 Гц. Номинальная выходная мощность 150 мВт.

Питание приёмника - 6 элементов 373. Потребляемый ток при отсутствии сигнала - 12 мА, при выходной мощности 150 мВт - 35...50 мА. Комплекта батарей при средней громкости прослушивания хватает на 200 часов работы.

Габариты приёмника VEF 12: 297 - 229 - 105 мм. Масса без источников питания - 2.7 кг.

Экспортный вариант приемника имел другие диапазоны КВ. В коллекциях имеется экспортный приемник с названием Astrad Auriga. А вот редкий приемник, выпущенный к юбилею завода - и ручка необычная закреплена с боков, и шкала новая - почти как у VEF 201.

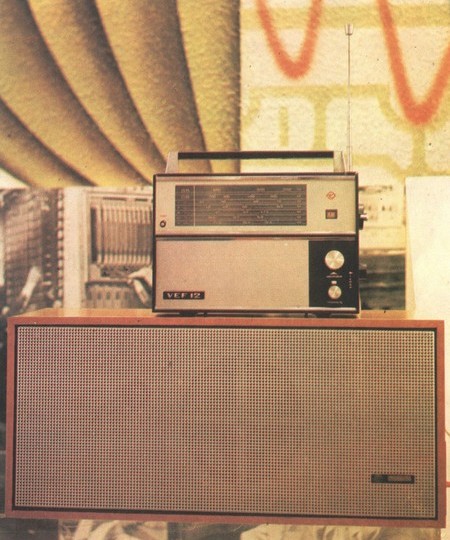

Для прослушивания в стационарных условиях приемник можно было подключить к активной акустической колонке.

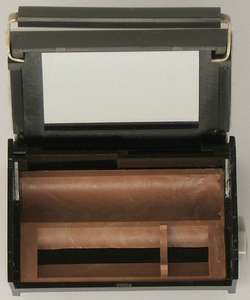

Сувенир - косметичка, выпущенный тоже в 1969г. к 50-летию завода VEF совместно с не менее популярной парфюмерной фирмой "Dzintars".

В конце ноября 1969 г. выпущен миллионный VEF-12.



В 1968 году в КБ "Орбита" в Риге был разработан радиоприемник  ВЭФ-Транзистор-17 с диапазоном УКВ. Однако из-за загруженности производства другими популярными моделями, на заводе VEF в серию он не пошел, а был передан на Минский радиозавод, где выпускался с начала 1970 года под маркой Океан, положив начало новой серии.
В
конце 1971 г. разработали
Океан-М (Океан-201) - с индикатором настройки, затем появились Океан-202 (без индикатора) и Океан-203 (с индикатором) уже в деревянном корпусе.

В конструкции и схеме приемника Океан много общего с VEF 12. Но есть и существенные различия. Так в схеме УНЧ нет выходного трансформатора, она обеспечивает выходную мощность до 500 мВт (на том же ВЭФовском 1ГД-4А).
