VEF 221, VEF 222
(1988 год)

LW: 148 - 285 кГц (2027 - 1050 м)
MW: 525 - 1607 кГц (572 - 187 м)

SW1: 17.9 - 15.0 МГц (16 - 19 м)
SW2: 9.4 - 12.1 МГц (25 - 31 м)
SW3: 5.9 - 7.5 МГц (41 - 49 м)

УКВ: 65.8 - 74.0 МГц  (VEF 222)
FM: 87.5 - 108 МГц  (VEF 221)

ПЧ АМ - 465 кГц, ПЧ ЧМ - 10.7 МГц



Вид на монтаж, барабан



и детали

VEF 222-1 с окошком переключателя диапазонов

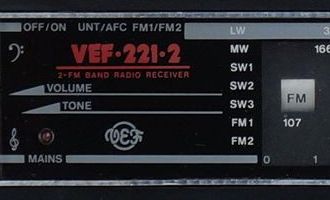

Такой приемник имеет Pēteris Ozoliņš

Радиоприёмники 2 гр. сложности  VEF 221 и VEF 222  имеют схожую конструкцию и между собой различаются диапазонами FM - советским и европейским. Их модификации VEF 221-1 и VEF 222-1, в отличие от базовых, на шкале имеют окошко для индикации положения переключателя диапазонов. Декоративные накладки на передней панели приемников были разные. Радиоприемник VEF 221-2 имеет одновременно оба диапазона FM, причем второй (УКВ) получен с помощью конвертера вниз.


В приемнике прдусмотрена АПЧ гетеродина, АРУ, бесшумная настройка. В приёмнике есть гнездо для подключения головного телефона с сопротивлением обмотки 50...120 Ом и унифицированное гнездо магнитофона.

Для приёма в диапазонах LW и MW приёмник имеет внутреннюю магнитную антенну, а в диапазонах SW - телескопическую. Приём на всех диапазонах может осуществляться и на наружную антенну, гнездо  для подключения антенны одно.

Чувствительность приёмника, ограниченная шумами в диапазоне LW - 1.5 мВ/м, MW - 0.7 мВ/м, SW - 0.3 мВ/м, FM - 0.05 мВ/м. Двухсигнальная избирательность по соседнему каналу не хуже 26 дБ.

Полоса воспроизводимых частот при работе на FM 150...10000 Гц. Номинальная выходная мощность 250 мВт.

Питание приёмника универсальное - от сети и от 6 элементов 373 (size D). Потребляемый ток при отсутствии сигнала не более 14 мА, а при 150 мВт выходной мощности 35...50 мА. Одного комплекта батарей, при средней громкости прослушивания хватает на 100 часов работы.

Габариты приёмников: 297 - 247 - 80 мм, масса без источников питания 2.3 кг.

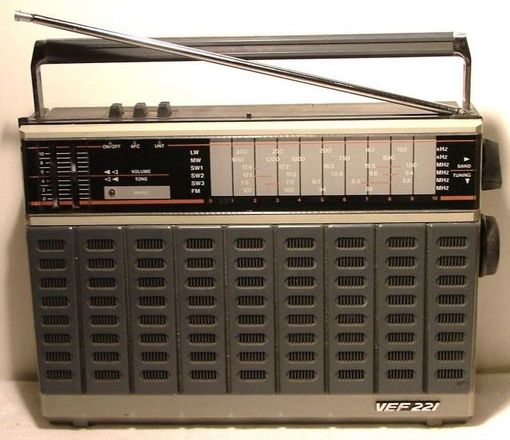

vef221_01

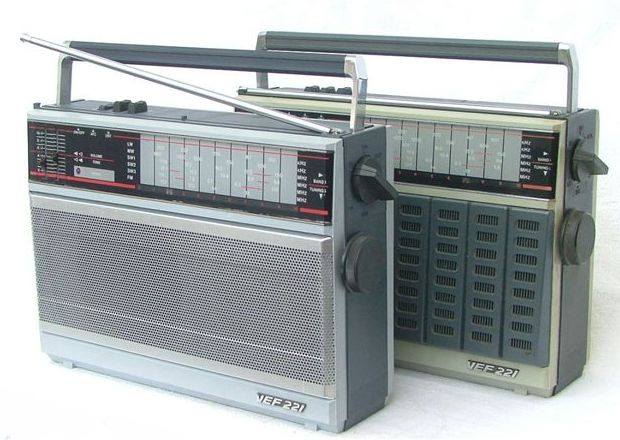

vef221_02

vef222_03

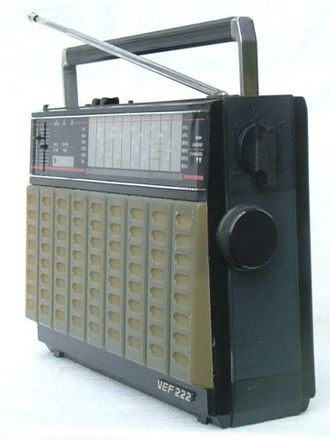

vef222_04
Замечание. В приемниках применен блок УКВ-2-08 для советского диапазона и УКВ-2-08Е - для европейского. В поздних выпусках применялся блок УКВ-2-10 (UĪV-2-10), выполненный на микросхеме BVR-01 (аналогичный блок применялся и в магнитоле VEF-Siringa RM-290s). Конвертер для второго диапазона УКВ в приемнике VEF-221-2 выполнен на такой же микросхеме (преобразование вниз).

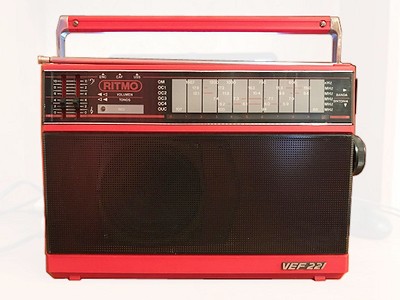

Для сборки на Кубе (IEC - Industria Electrónica Cubana) разработан радиоприемник Ritmo с диапазонами OM (525-1605 kHz), OC1 (16-19 m), OC2 (25-31 m), OC3 (41 m), OC4 (49 m), OUC (88-108 MHz).

Ritmo
