VEFSuper M557
Радиоприёмник 2 кл.

1945...1949 г.
Выпущено 167665 шт.

ДВ: 150 - 410 кГц (2000 - 732 м)
СВ: 518 - 1525 кГц (579 - 197 м)
КВ: 4.28 - 12.1 МГц (70 - 24.8 м)

ПЧ - 469 кГц



Радиоприёмник имеет 6 ламп: 6А8,  6К7,  6Г7,  6Ф6С,  6Е5С,  5Ц4С.

«ВЭФ Супер М557» выполнен в закругленном деревянном корпусе и снабжен большой круглой шкалой настройки с подсветкой, на которой нанесены соответствующими диапазонам цветами обозначения длин волн, частот и названий городов. Внизу шкалы в окошке таким цветом указывается включенный диапазон. Оптический индикатор настройки - "магический глаз" позволяет производить бесшумную настройку на нужную станцию.

Управление: совмещенный с выключателем регулятор громкости (левая ручка), ручка настройки (при ее вытягивании расширяется полоса УПЧ), переключатель диапазонов (правая ручка). В первых выпусках диапазон КВ захватывал участки "16 м" и "19 м", позднее начинался только с "25 м".

Приемник построен на октальных лампах в стеклянных и металлических (с выводом управляющей сетки вверх) баллонах, выпускавшихся в СССР по лицензии фирмы RCA. Конструкция радиоприемника - это развитие довоенной линии приемников с круглой шкалой (от VEFSuper MD/39 до VEFSuper M517). Подробнее...

Монтаж выполнен на П-образном шасси; сверху расположены крупные элементы конструкции, а в подвале шасси находятся более мелкие детали. В приемнике имеются гнезда для звукоснимателя, при подключении которого ВЧ лампы отключаются. Громкоговоритель, расположеный в левой части передней панели, имеет подмагничивание.

В процессе производства приемник модернизировался. Можно заметить, что в справочнике Е. А. Левитина и в инструкции по эксплуатации до 1947 г. приведена фотография приемника с более сложной передней панелью с бакелитовой рамкой, применявшейся еще в «VEFSuper M517». Радиоприемники же последней модификации имеют конструкцию шасси и верньерного механизма, примененную и в следующей модели «ВЭФ М697». Известно несколько вариантов шкалы.  Приемники с №70500 имеют небольшие отличия в схеме, изменены данные выходного трансформатора и громкоговорителя.

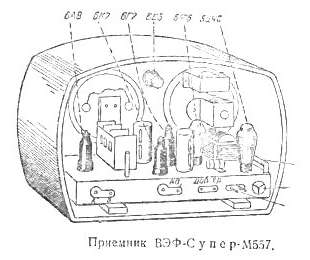

Рисунок из книжки

Технические характеристики:

  Чувствительность:  ДВ - 150 мкВ, СВ - 200 мкВ, КВ - 250 мкВ.
  Выходная мощность 3 Вт. Диапазон ЗЧ 100...4000 Гц.
  Потребляемая мощность около 65 Вт.

  Габариты: 315 - 480 - 250 мм. Масса - 10.4 кг.


Статья в Радио №1 за 1946 год.

Газета Vefietis о приемнике

Схема 49кБ     Радио №4-5 1946 г.

Download намотка верньера





Приемник Атиса Брикманиса
