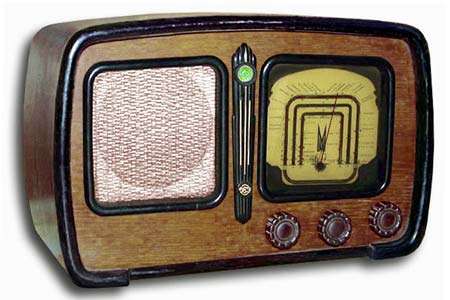

VEF M697



VEF M697
Радиоприёмник 2 класса

1949...1951 г.    Выпущено 52990 шт.

ДВ: 150 - 410 кГц (2000 - 732 м)
СВ: 520 - 1500 кГц (577 - 200 м)
КВ: 4.28 - 12.1 МГц (70 - 24.8 м)

ПЧ - 469 кГц

Статья в Радио №5 за 1950 год.

Гаета Vefietis о приемнике

 схема 23 кБ

Радиоприёмник имеет 6 ламп: 6А7,  6К7,  6Г7,  6П6С,  6Е5С,  5Ц4С.

«ВЭФ М697» оформлен в хорошо отделанном закругленном деревянном корпусе и снабжен освещенной шкалой. Оптический индикатор настройки позволяет производить бесшумную настройку на нужную станцию. Громкоговоритель имеет постоянный магнит и дополнительное подмагничивание.

Управление: совмещенный с выключателем регулятор громкости, ручка настройки, переключатель диапазонов.

Технические характеристики:

Чувствительность: ДВ - 200 мкВ, СВ - 200 мкВ, КВ - 300 мкВ.
Максимальная выходная мощность 2 Вт. Диапазон ЗЧ: 100...4000 Гц.
Потребляемая мощность около 70 Вт.

Габариты: 360 - 560 - 250 мм. Масса - 13 кг.

задняя стенка

Интересный плакатик

Прислал Виталий Колесник

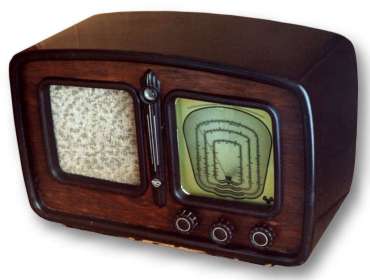

Приемник Атиса Брикманиса

Приемник Виталия Колесника

Шкалы в ассортименте. У верхнего приемника еще один вариант.

От Атиса Брикманиса

От Валерия Миргородского
