Latvija M137  (1949 г.)
Радиоприёмник 1 кл.

ДВ: 150 - 410 кГц (2000...730 м)
СВ: 520 - 1500 кГц (577...200 м)

КВ1: 4.28 - 8.57 МГц (70...35 м)
КВ2: 8.53 - 12.2 МГц (35.2...24.6 м)
КВ3: 15.07 - 15.54 МГц (19.9...19.3 м)

ПЧ - 465 кГц





из справочника Е.А. Левитина (44 кБ)

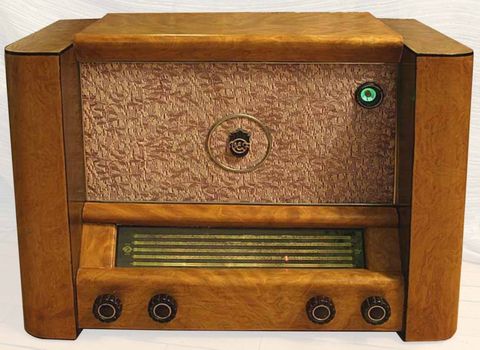

№682 из коллекции Раймонда

В радиоприёмнике 13 ламп: 6К7- 3шт, 6А7, 6А8, 6Х6С, 6С5, 6Н7С, 6П3С- 2шт, 6Е5С, 5Ц4С- 2шт.

Приемник разработан к концу 1947 года, однако массовое производство организовано только к середине 1950 года. В сентябре 1952 г. уже начат выпуск следующей модели «Мир М152». Читаем газету ...

Одной из особенностей радиоприёмника Латвия М 137 является шкала, у которой визирное устройство совмещено с указателем переключателя диапазонов. На любом из 5 диапазонов светлая точка (лампочка на каретке) на красном фоне указывает на частоту настройки только на полосе выбранного диапазона. В режиме звукоснимателя линия гаснет. Громкоговоритель радиоприемника - 10ГДП-ВЭФ (10 Вт) с диффузором 250 мм.

Разработкой этого радиоприемника занимался и Гинтаутс Аболтиньш-Аболиньш, впоследствии известный конструктор КБ "Орбита", а с 1968 г. заведующий кафедрой "Конструирование и технология производства РЭА" на факультете радиотехники и связи Рижского Политехнического института.

Технические характеристики:

    Чувствительность: не хуже 50 мкВ.

    Выходная мощность - 6 Вт. Диапазон ЗЧ: 60...6500 Гц.

    Потребляемая мощность 190 Вт. Напряжение сети 110, 127, 220 В.

    Габариты: 642 - 406 - 292 мм. Масса - 30 кг.



Первая инструкция - от Валерия Васильевича

Инструкция по эксплоатации

Внутри не тесно

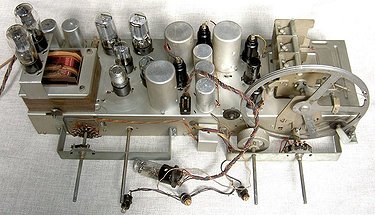

Шасси в сборе -  как новое

10ГДП-ВЭФ

Высокочастотный отсек шасси

Каретка с лампочками

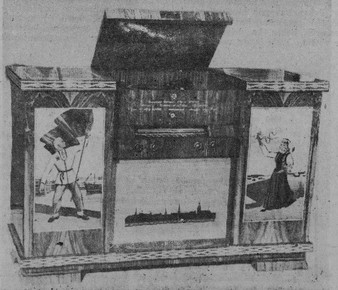

В газете Vefietis можно найти заметки про консольные подарочные радиолы на базе радиоприемника Latvija M137. На одной надпись «Дорогому вождю, отцу и учителю Иосифу Виссарионовичу Сталину в 30 годовщину ВЛКСМ от комсомольцев и молодежи Риги». Другая изготовлена к 10 годовщине ЛССР в июле 1950 г.
