Spīdola (Сияющая) - прекрасная колдунья из эпоса Андрея Пумпурса «Лачплесис».



VEF-Spīdola 10 (1965 г.)

ДВ: 150 - 410 кГц (2000 - 732 м)
СВ: 520 - 1600 кГц (579 - 197 м)
КВ1: 11.6 - 12.0 МГц (25 м)
КВ2: 9.4 - 9.9 МГц (31 м)
КВ3: 7.0 - 7.4 МГц (41 м)
КВ4: 5.85 - 6.3 МГц (49 м)
КВ5: 4.0 - 5.8 МГц (52 - 75 м)

ПЧ - 465 кГц


VEF-Spīdola 10 - супергетеродин 2 кл. на 10 транзисторах по схеме мало отличается от первой Спидолы. Приём в диапазонах ДВ, СВ производится на магнитную антенну, а на КВ1...КВ5 - на телескопическую. Возможно подключение наружной антенны для повышения чувствительности. Первый вариант VEF-Spīdola 10 имел подвижную ручку, позднее ее закрепили жестко (так было и в последующих VEF-12...VEF-206).

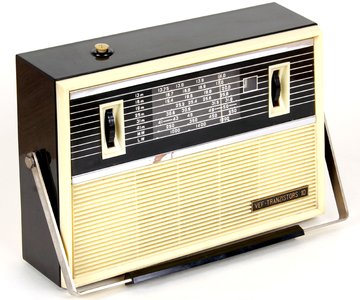

Только для экспорта в тропические страны (так в каталоге ВНИИТЭИР) предназначались приемники VEF-Tranzistor и VEF-Tranzistor 10 с диапазонами КВ 13, 16 и 19 метров. Встречаются другие варианты экспортных приемников, в т.ч. с названием Convair-10. Английские коллекционеры установили, что в Лондоне существовала фирма Convair Electronics Ltd., занимавшаяся продажей радиоаппаратуры из СССР.

Чувствительность с магнитной антенной не хуже 2 мВ/м на ДВ и 1.5 мВ/м на СВ. С наружной антенной чувствительность на КВ не хуже 50 мкВ, а при приёме на штыревую антенну 100 мкВ. Избирательность на частоте 1000 кГц составляет 40 дБ. Ручная регулировка громкости осуществляется в пределах 40 дБ.

В приёмнике имеются гнёзда для подключения пьезоэлектрического звукоснимателя. Чувствительность с этих гнёзд при номинальной выходной мощности - 130 мВ, входное сопротивление - 220 Ом. Громкоговоритель 1ГД-1ВЭФ.

Приёмник питается (9 В) от 6 элементов 373 или 2 батарей КБС-Л-0.5, потребляя при отсутствии сигнала 8.5 мА.

Габариты приемника: 276 - 230 - 96 мм, его вес - 2.4 кг.

Из коллекции Атиса Брикманиса

 Был даже такой сувенир, а в журнале Радио
предлагали собрать в нем простой приемник.









 кБ  Статья в Радио № 11 за 1966 г.
