VEF 101 Stereo (УКУ-210М) РР0.200.002-76Е (1976 год)

Крышка снята

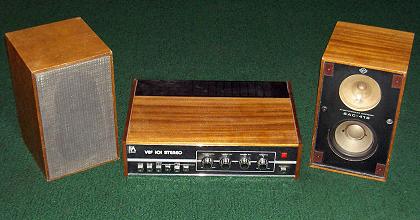

УКУ первого класса VEF 101 Stereo обеспечивает усиление стереофонических программ, поступающих от электропроигрывателя, магнитофона, тюнера и других источников сигнала. УКУ состоит из блока предварительных усилителей, блока усилителей мощности и стабилизированного блока питания. Усилитель комплектуется двумя акустическими системами 6МАС-4 Сг3.843.028ТУ, разработанными в КБ Орбита (позднее они же 6АС-416), в каждой колонке установлены громкоговорители 10ГД-34 и 3ГД-31.

Выходная мощность каждого канала - 10 Вт при КНИ не более 1%, рабочий диапазон частот 40... 18000 Гц при неравномерности АЧХ не более 5 дБ. Усилитель имеет устройство защиты транзисторов оконечных каскадов от перегрузок и КЗ. Потребляемая от сети мощность - 75 Вт.

Габариты усилителя: 386 - 290 - 100 мм, вес - 6 кг. Габариты каждой колонки: 280 - 190 - 174 мм, вес - 4.2 кг.
