VEF  Radio
Радиола 2 класса. 1965...1968 г.

ДВ, СВ
КВ1:
40.5 - 76 м (7.4 - 3.95 МГц)
КВ2: 25 - 32 м (12 - 9.1 МГц)
УКВ: 65.8 - 73 МГц (4.11 - 4.56 м)

ПЧ АМ - 465 кГц, ПЧ ЧМ - 6.5 МГц

 Выпущено 1034404 шт.

51 кБ          Статья в Радио № 5 за 1966 г.

ВЭФ-Радио
В радиоле 8 ламп:6Н3П, 6И1П, 2шт.6К4П, 6Х2П, 6Н2П, 6П14П, 6Е1П.

Радиола VEF Radio состоит из радиоприёмника 1 класса и 3-скоростного III ЭПУ-20-3-127 или II ЭПУ-40 с автовыключателем и микролифтом. Для приёма на ДВ и СВ применяется ферритовая антенна, а в диапазоне УКВ - внутренний диполь. В радиоле имеется плавная регулировка тембра ВЧ и НЧ. Электрическая схема аналогична схеме радиолы Rigonda ("Радиотехника"), имеются незначительные отличия в номиналах элементов блока КСДВ-ПЧ и блока питания. В напольном варианте прикручиваются ножки. В корпусе установлен громкоговоритель 4ГД-4.

Технические характеристики ВЭФ-Радио:

Чувствительность на ДВ, СВ - 25...50 мкВ, КВ 40...70 мкВ, УКВ - 5 мкВ.

Выходная мощность 3.5 Вт.
Диапазон ЗЧ тракта АМ - 80...6000 Гц, ЧМ тракта - 80...12000 Гц.
Потребляемая мощность около 65/80 Вт.

Габариты: 740 - 350 - 310 мм. Масса - 22 кг.

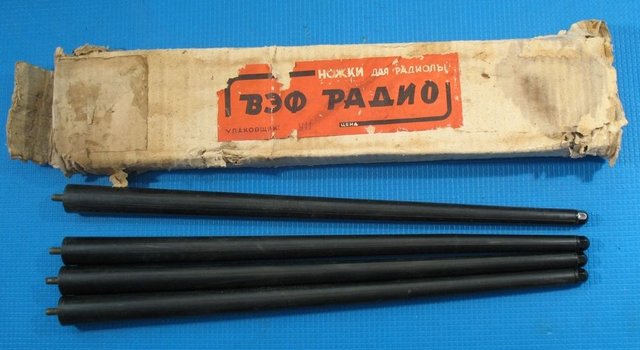

Ножки добавляют 570 мм высоты.

Шасси

Платы

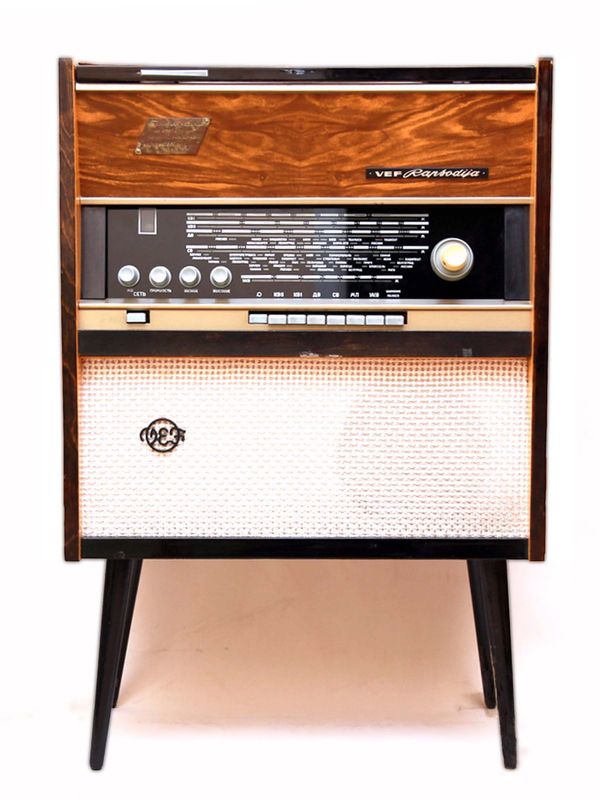

Такую же схему и параметры имеет VEF-Rapsodija (УСРЛ-1), выпускавшаяся с 1968 года (сделано 410722 штук).

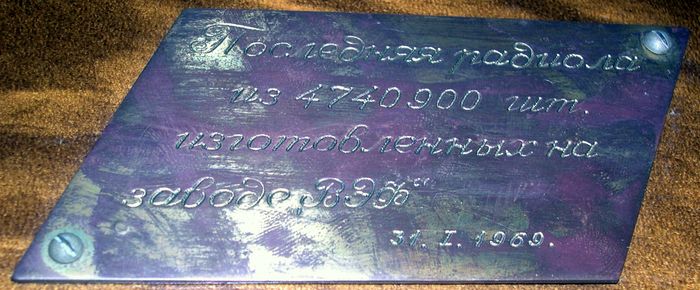

Н
а снимке последняя из ламповых радиол, изготовленных на
ВЭФ. На табличке написано, что до 31.01.1969 года. на заводе сделано 4740900 радиол
.
