Радиоприемники VEF сезона 1936/1937 года.

latviski

 каталог 1937 года

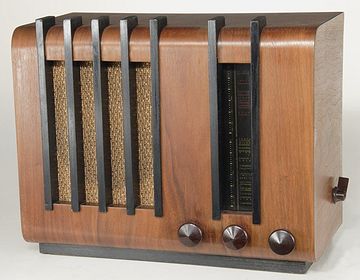

VEFAR MD/37

VEFAR MD/37. Skice 1274, 1278.

Garie viļņi - 150...375 Kc/sek,
Normālie viļņi - 520...1500 Kc/sek,
Īsie viļņi - 6...17 Mc/sek.

Лампы: AF7, AL1, AZ1. Сеть ~120/220 V.

Громкоговоритель Ø205 мм.

Размеры: 410-330-220 мм, вес 9 кг.

Цена Ls125-.

Двухламповый сетевой регенеративный радиоприемник VEFAR MD/37 принимает все мощные радиостанции Европы в 3-х диапазонах, одинаково хорошо воспроизводя речь и музыку. Выходной пентод AL1 обеспечивает большую громкость, которую можно менять встроенным регулятором. Шкала имеет хороший обзор. Кроме того катушки с феррокартом, электродинамический громкоговоритель и переключатель окраски звука (тона) указывают на высокие характеристики приемника. Экспортный вариант (для Норвегии) предназначен для сети ~220 V.

Заметим, в названии не указано количество ламп, хотя на схеме (Skice 1274) еще значится VEFAR 2MD/37.

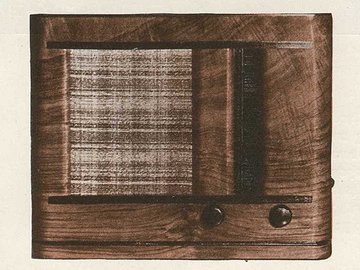

VEFAR LMD/37 (из каталога)

VEFAR 2LMD/37.

Диапазоны: Garie viļņi, Normālie viļņi, Īsie viļņi.

Лампы: CF7, CL2, CY2. Сеть –/~120/220 V.





Размеры: 410-333-212 мм.

Цена Ls125-.

При разработке двухлампового радиоприемника VEFAR 2LMD/37 основное внимание уделено его надежной работоспособности в сетях постоянного и переменного тока разного напряжения. В приемнике встроен фильтр местной станции, имеется вход для граммофона.

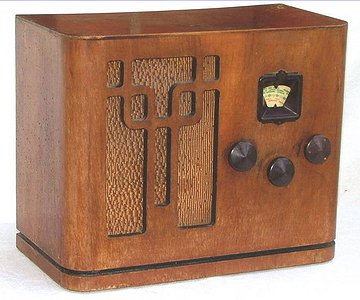

VEFAR 2BD/37

VEFAR 2BD/37. Skice 1223.
«Приемник земледельца»

Garie viļņi 800...2000 m, Normālie viļņi 200...600 m.

Лампы: ER30, C243N. Ua=125V, Ukv=2V.

Громкоговоритель Ø175 мм с постоянным магнитом.



Размеры: 360-290-193 мм, вес 5.6 кг.

Цена Ls80-.

Применением новых батарейных ламп достигнута хорошая экономия, большая избирательность и чувствительность. Приемник согласуется с разными антеннами и принимает все крупные европейские станции.

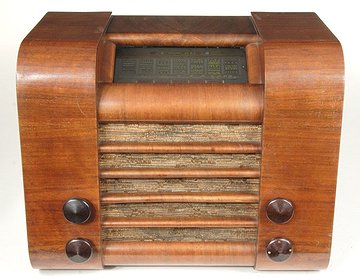

VEFSUPER MD/37

VEFSUPER MD/37 Skice 1187, 1244.

Garie viļņi - 155...415 Kc,
Normālie viļņi - 527...1400 Kc,
Īsie viļņi - 5,8...15,5 Mc.

SF=468 Kc.

Лампы: AK2, AF7, AB2, AL4, AZ1.
Сеть ~120/220 V.

Громкоговоритель Ø205 мм.

Размеры: 390-310-235 мм, вес 11 кг.
Цена Ls209-.

Новая схемотехника - применением двойного диода достигается неискаженное выпрямление и глубокая автоматическая регулировка усиления. Супергетеродин дает хорошую избирательность и чувствительность. Мощная выходная лампа в сочетании с качественным громкоговорителем обеспечивают громкое естественное звучание. Громкость и тембр регулируются. Имеется вход для граммофона и выход на второй динамик. На освещенной шкале обозначено более 60 станций.


VEFSUPER LMD/37

VEFSUPER LMD/37 Skice 1249.

Диапазоны: Garie viļņi, Normālie viļņi, Īsie viļņi
SF=468 Kc.

Лампы: C1, CK1, CF2, CF7, CB1, CL2, CY2.

Громкоговоритель Ø205 мм.

Размеры: 390-310-235 мм, вес 10.2 кг.

Цена - Ls296-.

Радиоприемник подключается ко всем существующим в Латвии сетям постоянного и переменного напряжения. В нем имеется вход для граммофона и выход на второй динамик. Громкость и тембр регулируютя. В приемнике установлен мощный громкоговоритель с постоянным магнитом.

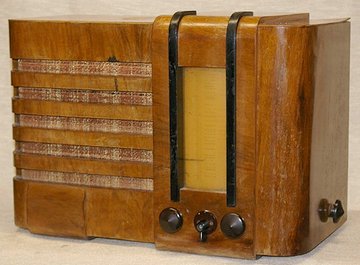

VEFTRIO 3BD/37

VEFTRIO 3BD/37.  Skice 1189.

Garie viļņi - 150...350 Kc/sek,
Normālie viļņi - 520...1450 Kc/sek.

Лампы: B262, B228, ER33. Ua=125V, Ukv=2V.

Громкоговоритель Ø205 мм.


Размеры: 460-340-325 мм, вес 9 кг.

Цена - Ls187-.

Батарейный приемник для больших запросов! Высокая чувствительность и избирательность, большая громкость и ее регулировка. Хороший обзор вертикальной шкалы. Экономичные 2-вольтовые лампы.

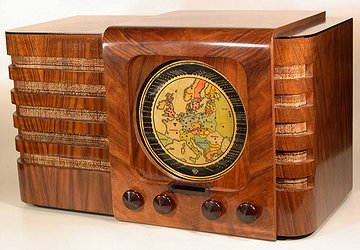

VEFSUPER LUX MD/37 (из коллекции Атиса Брикманиса)

VEFSUPER Lux MD/37 Skice 1264.

Garie viļņi - 150...410 Kc (2000...730 m),
Normālie viļņi - 520...1450 Kc (577...207 m),
Īsie viļņi - 5,9...15,9 Mc (51...19 m).

SF=469 Kc.

Лампы: AK2, AF3, AB2, AF7, AL4, AZ1.
Сеть ~120/220 V.

Громкоговоритель Ø205 мм.

Размеры: 580-340-270 мм, вес 14.9 кг.   Цена - Ls335-.

Особенность приемника VEFSuper Lux MD/37 - географическая шкала, на которой в диапазонах ДВ и СВ указывается не только название принимаемой станции, но и ее расположение на карте Европы.

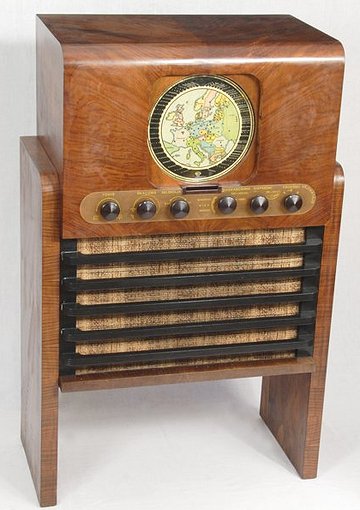

VEFSUPER Luxus MD/37 (из коллекции Атиса Брикманиса)

VEFSUPER Luxus MD/37. Skice 1317.

Диапазоны: Garie viļņi, Normālie viļņi, Īsie viļņi
SF=469 Kc.


Лампы
: 6D6, 6D6, 6D6, 6D7, 6A7, 76, 45, 45, 83V. Сеть ~120/220 V.

Громкоговоритель Ø300 мм.

Размеры: 570-900-300 мм, вес 36.5 кг.
Цена - Ls436-.



Самый большой и мощный радиоприемник 1937 года вобрал в себя все лучшие достижения радиотехники. В нем применены высококачественные элементы и современная схемотехника. Шкала приемника - географическая, на ней обозначено более 80 станций. Чувствительность и избирательность регулируются, имеется расширение динамического диапазона, антифеддинг, бесшумная (оптическая) настройка. Громкость и тембр регулируются. Имеется вход для граммофона и выход на второй динамик. Выходная мощность усилителя (push-pull) составляет 8 Вт.

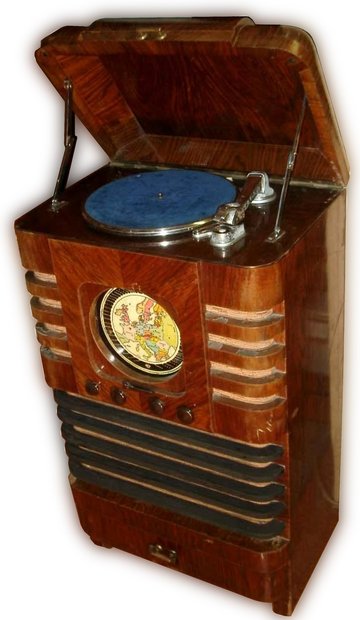

VEFSuper Luxus Special MD/37Gr (из коллекции Д. Ипполитова)

VEFSUPER Lux Special MDGr/37.

Диапазоны: Garie viļņi, Normālie viļņi, Īsie viļņi

Лампы: AK2, AF3, AB2, AF7, AL4, AZ1.

Громкоговоритель Ø300 мм.

Размеры: 580-1040-390 мм, вес 50 кг.













Специальный заказной радиоприемник на базе VEFSUPER Lux MD/37 с встроенным электрическим граммофоном немецкой фирмы Diora. В нижней части корпуса имеется выдвижной ящик для хранения пластинок. Такие аппараты устанавливали в разных общественных заведениях: - клубах, ресторанах, кафе.





 * В техдокументации VEF имеется схема 4-лампового батарейного радиоприемника VEFAR 4BD/37 (skice 1342), однако сам радиоприемник не встречался.
