VEFSuper Lux MD/37

1936/1937 г.

Диапазоны: ДВ, СВ, КВ

Gaŗie vilņi
150...410 Kc (2000...730 m),
Normālie vilņi
520...1450 Kc (577...207 m),
Īsie vilņi
5,9...15,9 Mc (51...19 m).

SF - 456 Kc (no №1011 - 469 Kc).

Каталог VEF 1937 года...

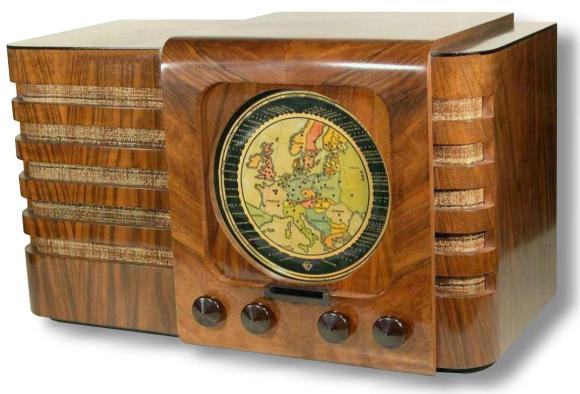

 VEFSuper Lux MD/37

VEFSUPER LUX MD/37


Радиоприёмник имеет 6 ламп фирмы Philips:  AK2, AF3, AB2, AF7, AL4, AZ1.
Габариты приемника: 580-340-270 мм. Вес - 14.9 кг.

Радиоприемник VEFSuper LUX MD/37 один из лучших и дорогих, выпускавшихся в 1937 году на заводе VEF. Более роскошным был только аналогичный VEFSuper Luxus MD/37, выполненный на американских лампах в кабинетном стиле с акустической системой, расположенной внизу. Писали, что стоил он половину месячной зарплаты министра сообщений. В ограниченном количестве "под заказ" для ресторанов, клубов и т.п. заведений на базе шасси радиоприемника VEFSuper LUX MD/37 делали радиолу VEFSuper LUXUS Special MD/37.

Корпус приемника изготовлен из качественной фанеры, покрыт лаком, отполирован. На передней панели расположены громкоговоритель, шкала, неоновый индикатор и ручки настройки. Регулятор громкости совмещен с сетевым выключателем. В приемнике имеется вход для граммофона и выход на дополнительный динамик.

Главной особенностью приемника был механизм настройки, изготовленный по патенту австрийской фирмы Ingelen. Шкала приемника выполнена в виде карты Европы, по окружности нанесены названия городов. При настройке на станцию в диапазонах ДВ и СВ подсвечивается ее местоположение на карте.

Механизм настройки представляет собой круглую коробку диаметром 150 мм и толщиной 40 мм., внутри которой находится 81 стеклянный световод от названия города на окружности до его местоположения на карте. При настройке по окружности движется источник света из трех (по числу диапазонов) ламп в цилиндрах с прорезями. Кроме того настройку облегчает неоновый индикатор уровня сигнала.

Впоследствии на заводе VEF выпускались ещё несколько моделей с аналогичным механизмом настройки (географической шкалой), известные как "geographic". Кроме упомянутого VEFSUPER LUXUS MD/37 в следующем 1938 году были модели VEFLUX MD/38, VEFLUXUS MD/38 и VEFLUXUS Special MD/38.

Приемники выполнены по схеме супергетеродина. Для настройки на станцию применен трехсекционный конденсатор переменной емкости.

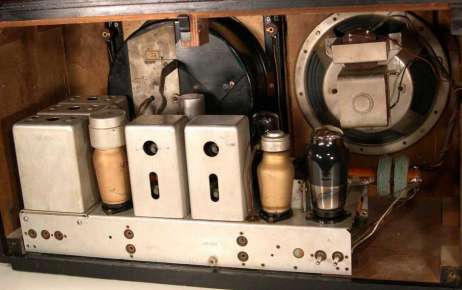

Монтаж, видна коробка механизма настройки

Фото A. Brikmanis

А это устройство подсветки

Подсветка

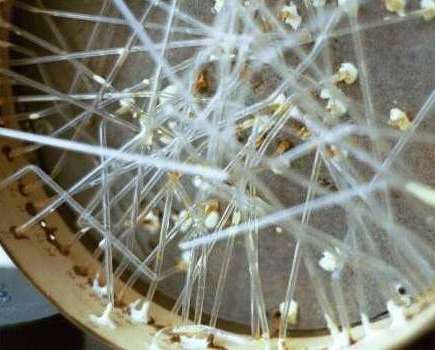

Световоды

Световоды

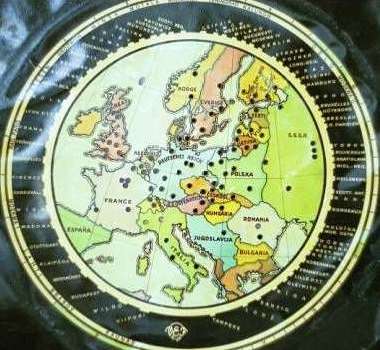

Шкала

Шкала
