1F7G  двойной диод - пентод

(Raytheon, Sylvania)

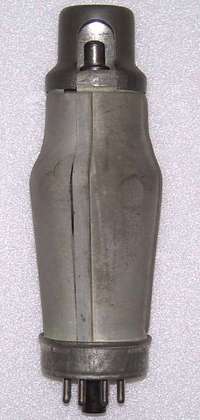

Лампа в экране

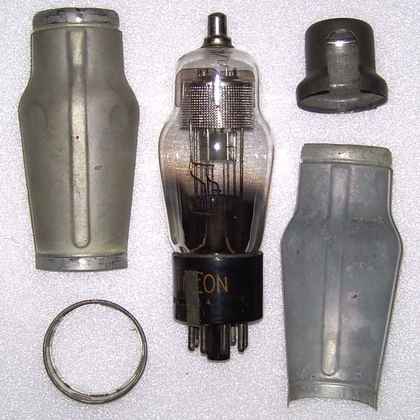

Конструкция экрана



Цоколь октальный, с ключем. Вывод управляющей сетки сверху. Экран соединяется с первым контактом при помощи специального лепестка (виден на снимке справа).

Накал - 2V / 60mA.



Лампа применялась в батарейных радиоприемниках VEFSuper B306, VEFSuper B316, VEFSuper B407, VEFSuper KBD/40.









Додгое время загадкой для меня оставались странные пропилы на цоколях некоторых американских ламп. Однажды знатоки все объяснили. В 1940 году (в Европе уже война) у берегов Латвии затонул пароход, шедший из Америки. Среди прочего на нем был груз радиоламп для завода VEF. Через некоторое время груз удалось поднять с морского дна. Особенно нужны были лампы, не имеющие аналогов. Радиоприемники то уже собраны.

На заводе VEF цоколь лампы фрезеровали, тщательно промывали пресной водой, высушивали. После контроля параметров лампа была готова к применению. Некоторые работоспособны до сих пор.

На правом снимке (увеличенном) различимо клеймо контролера VEF.
