Кенотроны (1)

Кенотроны - это лампы, предназначенные для выпрямления переменного тока (диоды). Они содержат катод прямого или косвенного накала и один или два (для двухполупериодного выпрямления) анода. В обозначении европейских ламп Y - одноанодный кенотрон, Z - двуханодный.

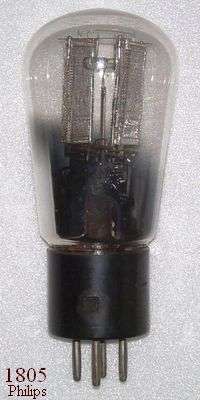

 1805 (Philips)

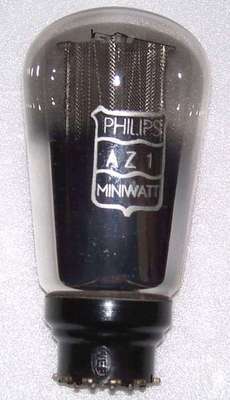

 AZ1 (Philips)

AZ11 (Telefunken)

Uн = 4V, Iн = 1A;                            U=2x300V, I=100mA Uн = 4V, Iн = 1.1A;                              U=2x300V, I=100mA Uн = 4V, Iн = 1.1A;                     U=2x300V, I=120mA



1561 (Philips)



506 (Philips)

ER1 (Raytheon)

Uн = 4V, Iн = 2A                   U=2x300V, I=160mA

 Uн = 4V, Iн = 1A                                 U=2x300V, I=75mA
