Лампы "11" Е-серии.

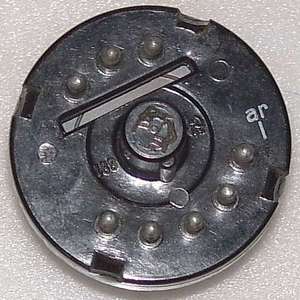

В 1938...1939 годах была разработана "11" Е-серия с металлическими лампами, имеющими 8-штырьковый цоколь с направляющим штифтом, которую иногда называют "стальной". Панелька имеет экран в виде металлической пластины, разделяющей выводы на 2 группы  (5 и 3).  Из-за горизонтального расположения электродов лампы имеют большой диаметр (цоколь 43 мм) и малую высоту. Напряжение накал ламп Uн = 6.3V.

Эта серия насчитывает 17 ламп. В ней имеются комплектные кенотроны (AZ11), индикаторы настройки (EM11). Кроме самых распространенных ламп, в латвийских приемниках (Т-4055, ТМ-653, например) встречаются следующие: EF11, EF12, EL11.



EF11 - пентод "варимю"

EF12 - пентод "варимю"



EL11 - пентод оконечный

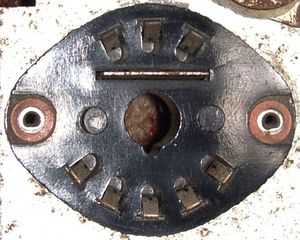

Ламповая панелька
